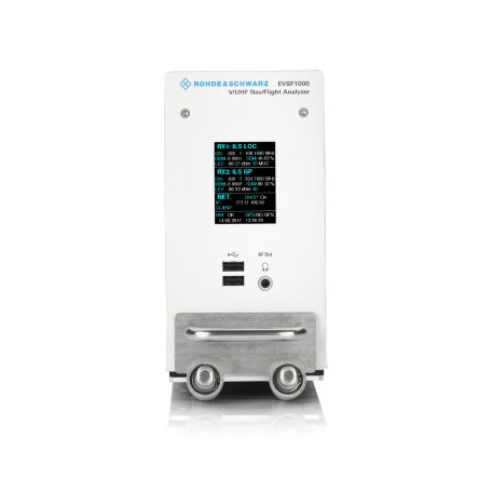

R&S® EVSF1000 Аэронавигационный бортовой анализатор ОВЧ/УВЧ
R&S®EVSF1000 — анализатор модуляции и уровня сигналов, предназначенный для установки на судне воздушной инспекции. Прибор выполняет измерения сигналов ILS, VOR и маркерных радиомаяков (MB) наземных станций на этапах ввода в эксплуатацию, обслуживания и ремонта, а также анализирует сигналы связи службы УВД (ATC COM). Продуманная конструкция механических и электрических узлов и высокая входная чувствительность делают R&S®EVSF1000 эффективным инструментом для воздушной инспекции, соответствующей современным требованиям. Дополнительно прибор поддерживает специализированные сценарии воздушной инспекции наземных навигационных систем.
Ключевые особенности
- Прецизионный анализ наземных систем ILS, GBAS, VOR, MB и ATC COM
- Соответствие ИКАО Doc 8071 и ИКАО Приложение 10
- Широкий динамический диапазон > 130 дБ и точные измерения глубины модуляции
- Высокая чувствительность для измерений покрытия
- Два идентичных модуля обработки сигналов для одновременного измерения сигналов курсового маяка (LOC) и глиссады (GS)
Превосходные характеристики для воздушной инспекции
- Измерение уровней с максимальной точностью
- Высокая входная чувствительность и эффективный преселектор
- Прецизионный анализ модуляции в реальном масштабе времени
- Надежное измерение параметров идентификаторов
- Широкие возможности настройки под задачи инспекции
Функциональные возможности и расширения
- Одновременный анализ курсовых и предупредительных сигналов (R&S®EVSG-K1)
- Подробный анализ сигналов VOR и маркерных радиомаяков (R&S®EVSG-K2, R&S®EVSG-K3)
- Испытания систем контроля и коррекции GBAS/SCAT-I для спутниковой навигации (R&S®EVSG-K4, R&S®EVSG-K5)
- Анализ сигналов связи для УВД (R&S®EVSG-K6)
- Интегрированная регистрация данных и высокая скорость измерений
- Анализ ВЧ-спектра (R&S®EVSG-K10)
- Анализ ЗЧ-спектра (R&S®EVSG-K11)
- Потоковая передача I/Q-данных (R&S®EVSG1-K25)
Интеграция в судно воздушной инспекции
- Простая интеграция в бортовые измерительные системы (R&S®EVSF1-B4)
- Надежное устранение кратковременных перебоев в бортовой сети питания
- Компактный, надежный и легкий форм-фактор
- Подробный анализ в соответствии с требованиями ИКАО
- Простое дистанционное управление
- Поддержка эксплуатации, ремонта и обслуживания
Аппаратные опции
- R&S®EVSF1-B4 / 1330.1404.02 — Опция съемного модуля (устанавливается на заводе-изготовителе, модернизация невозможна)
Программные опции
- R&S®EVSG-K1 / 1329.9005.02 — Анализ ILS CRS/CLR
- R&S®EVSG-K2 / 1329.9011.02 — Анализ VOR
- R&S®EVSG-K3 / 1329.9028.02 — Анализ данных маркерного радиомаяка
- R&S®EVSG-K4 / 1329.9034.02 — Анализ GBAS
- R&S®EVSG-K5 / 1329.9040.02 — Анализ SCAT-I
- R&S®EVSG-K6 / 1329.9057.02 — Анализ COM
- R&S®EVSG1-K7 / 1329.9163.02 — Анализ LF
- R&S®EVSG-K10 / 1329.9063.02 — Анализ ВЧ-спектра
- R&S®EVSG-K11 / 1329.9070.02 — Анализ ЗЧ-спектра
- R&S®EVSG1-K25 / 1329.9157.02 — Потоковая передача I/Q-данных
Принадлежности
- R&S®EVSF1-Z1 / 1330.1410.02 — Контейнер с ответной частью разъема (для R&S®EVSF1000 с опцией R&S®EVSF1-B4)
- R&S®EVSF1-Z2 / 1330.1427.02 — Сервисный адаптер с ответной частью разъема (для R&S®EVSF1000 с опцией R&S®EVSF1-B4)
- R&S®EVSG1-Z11 / 1329.8921.02 — ПО для верификационных испытаний
- R&S®DCV-2 / 0240.2193.10 — Документация по калибровочным значениям
- R&S®EVSG1-Z8 / 1330.0289.02 — Запасной внешний источник питания (от 100 до 240 В)
Частотный диапазон |
| От 70 МГц до 410 МГц |
Разрешение установки частоты | ILS, VOR | 100 Гц |
COM, GBAS | 10 Гц | |
Разрешение измерения частоты |
| 1 Гц |
Диапазоны фильтров предварительного выбора | Маркерный маяк | 74,7 МГц - 75,3 МГц |
ILS LLZ, VOR, GBAS | От 108 МГц до 118 МГц | |
COM 1 | От 118 МГц до 145 МГц | |
ILS GS, COM 2 | От 220 МГц до 410 МГц | |
Опорная частота, внутренняя | ||
Точность |
| (время с момента последней корректировки скорости старения ×) + температурный дрейф + точность калибровки |
Выдержка в год |
| 1 × 10–7 (ном.) |
Температурный дрейф | от 0 °C до +50 °C | 1 × 10–7 (ном.) |
Достижимая точность начальной калибровки |
| 5 × 10–8(ном.) |
Спектральная чистота | ||
Однополосный фазовый шум | частота = 110 МГц, смещение несущей | |
10 кГц | –105 дБн (1 Гц) (тип.) | |
25 кГц | –115 дБн (1 Гц) (тип.) | |
100 кГц | –125 дБн (1 Гц) (тип.) | |
1 МГц | –145 дБн (1 Гц) (тип.) | |
