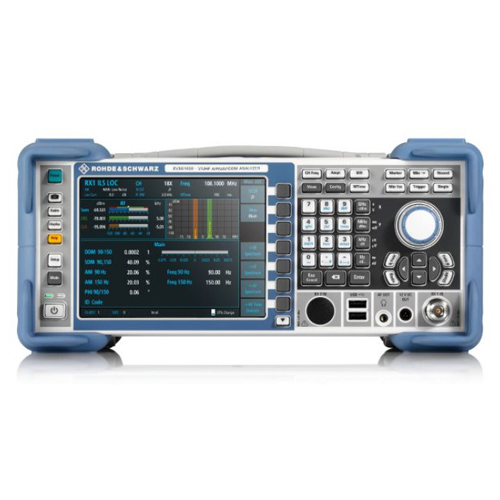

R&S® EVSG1000 анализатор сигналов навигации
R&S®EVSG1000 — портативный анализатор уровня и модуляции сигналов, специально разработанный для ввода в эксплуатацию и обслуживания наземных станций ILS, VOR и маркерных радиомаяков (MB), а также для анализа сигналов связи службы УВД (ATC COM). Низкая погрешность, высокая скорость измерений, прочная механическая конструкция и встроенная аккумуляторная батарея обеспечивают стабильную работу и высокую точность измерений в полевых условиях.
Ключевые особенности
- Прецизионный анализ наземных систем ILS, GBAS, VOR, MB и ATC COM
- Соответствие ИКАО Doc 8071 и ИКАО Приложение 10
- Широкий динамический диапазон > 130 дБ и точные измерения глубины модуляции
- Чрезвычайно компактное исполнение со встроенной аккумуляторной батареей
- Одновременный анализ CRS и CLR в двухчастотных (2F) системах ILS
Уникальные функции измерений
- Измерение уровней с максимальной точностью
- Высокая входная чувствительность и эффективный преселектор
- Прецизионный анализ модуляции в реальном масштабе времени
- Надежное измерение параметров идентификаторов
- Анализ аудиосигналов с использованием НЧ-входа
Удобная конструкция и управление
- Интуитивно понятное управление с помощью удобного графического интерфейса пользователя
- Подробный анализ в соответствии с требованиями ИКАО
- Дистанционное управление через стандартные интерфейсы
- Функции запуска и синхронизации
- Простая эксплуатация, ремонт и обслуживание
Настраиваемый анализ и расширение возможностей
- Одновременный анализ курсовых и предупредительных сигналов
- Подробный анализ сигналов VOR и маркерных радиомаяков
- Анализ сигналов связи для УВД (COM)
- Испытания наземных систем контроля и коррекции (GBAS/SCAT) для спутниковой навигации
- Анализ NDB, низкой ПЧ и ЗЧ
- Потоковая передача I/Q-данных
- Интегрированная регистрация данных
- Высокая скорость измерений
- Анализ спектра ВЧ и ЗЧ
- Анализ во временной области ЗЧ
Аппаратные опции
- R&S®EVSG-B1 / 1329.8809.02 — Второй модуль обработки сигналов (одновременное измерение двух разных навигационных сигналов)
- R&S®EVSG-B2 / 1329.8815.02 — Интеллектуальное управление встроенной батареей
- R&S®EVSG-B3 / 1329.8821.02 — Литий-ионная аккумуляторная батарея для полевых измерений (требуется R&S®EVSG-B2)
Программные опции
- R&S®EVSG-K1 / 1329.9005.02 — Анализ ILS CRS/CLR
- R&S®EVSG-K2 / 1329.9011.02 — Анализ VOR
- R&S®EVSG-K3 / 1329.9028.02 — Анализ данных маркерного радиомаяка
- R&S®EVSG-K4 / 1329.9034.02 — Анализ GBAS
- R&S®EVSG-K5 / 1329.9040.02 — Анализ SCAT-I
- R&S®EVSG-K6 / 1329.9057.02 — Анализ COM
- R&S®EVSG1-K7 / 1329.9163.02 — Анализ LF
- R&S®EVSG-K10 / 1329.9063.02 — Анализ ВЧ-спектра
- R&S®EVSG-K11 / 1329.9070.02 — Анализ ЗЧ-спектра
- R&S®EVSG-K12 / 1329.9086.02 — Анализ во временной области ЗЧ
- R&S®EVSG-K20 / 1329.9092.02 — Поддержка GPS (требуется внешнее устройство GPS (NMEA))
- R&S®EVSG-K21 / 1329.9105.02 — Запись данных
- R&S®EVSG-K22 / 1329.9111.02 — Высокая скорость измерений
- R&S®EVSG-K23 / 1329.9128.02 — Преселектор (рекомендуется для полевых измерений)
- R&S®EVSG-K24 / 1329.9134.02 — Поддержка датчиков мощности
- R&S®EVSG1-K25 / 1329.9157.02 — Потоковая передача I/Q-данных
Принадлежности
- R&S®EVSG-Z1 / 1329.8909.02 — Мягкая сумка
- R&S®FPL1-Z3 / 1323.1683.02 — Кобура для переноски
- R&S®EVSG-Z2 / 1329.8915.02 — Транспортировочный контейнер
- R&S®EVS-Z3 / 5200.6577.02 — Вибраторная антенна ILS (LLZ/GS)/VOR
- R&S®EVS-Z4 / 5200.9999.00 — Сумка для переноски вибраторной антенны ILS (LLZ/GS)/VOR
- R&S®EVS-Z6 / 5201.7760.00 — Прочная защитная крышка
- R&S®EVSD1-Z6 / 1330.0472.03 — Устройство ГНСС RTK (мобильная часть и база), L1/L2 для EVSG1000/EVSF1000
- R&S®EVSD1-Z7 / 1330.0437.02 — Многодиапазонная антенна ГНСС (L1/L2) с магнитным креплением и разъемом SMA (вилка)
- R&S®EVSG-Z7 / 1329.8967.02 — Держатель для 19-дюймовой стойки
- R&S®EVSG1-Z8 / 1330.0289.02 — Запасной внешний источник питания (от 100 до 240 В)
- R&S®EVSG1-Z11 / 1329.8921.02 — ПО для верификационных испытаний
- R&S®DCV-2 / 0240.2193.24 — Документация по калибровочным значениям
Полевое применение и защита
- Компактный, надежный и легкий прибор
- Полевые измерения с аккумуляторным питанием
- Защита от атмосферных воздействий и транспортировки для мобильного использования
- Безопасная перевозка в прочном транспортировочном контейнере
- Испытательная антенна ILS/VOR с сумкой для переноски
Частотный диапазон | От 70 МГц до 410 МГц | |
Разрешение установки частоты | ILS, VOR | 100 Гц |
COM, GBAS | 10 Гц | |
Разрешение измерения частоты | 1 Гц | |
Диапазоны фильтров предварительного выбора | стандарт | От 70 МГц до 410 МГц |
с опцией R&S®EVSG-K23 | ||
Маркерный маяк | 74,7 МГц - 75,3 МГц | |
ILS LLZ, VOR | От 108 МГц до 118 МГц | |
COM 1 | От 118 МГц до 145 МГц | |
ILS GS, COM 2 | От 220 МГц до 410 МГц | |
Опорная частота, внутренняя | ||
Точность | (время с момента последней корректировки скорости старения ×) + температурный дрейф + точность калибровки | |
Выдержка в год | 1 × 10–7 (ном.) | |
Температурный дрейф (от –10 °C до +50 °C) | 1 × 10–7(ном.) | |
Достижимая точность начальной калибровки | 5 × 10–8 (ном.) | |
Спектральная чистота | ||
Однополосный фазовый шум | частота = 110 МГц, смещение несущей | |
10 кГц | –105 дБн (1 Гц) (тип.) | |
25 кГц | –115 дБн (1 Гц) (тип.) | |
100 кГц | –125 дБн (1 Гц) (тип.) | |
1 МГц | –145 дБн (1 Гц) (тип.) | |
