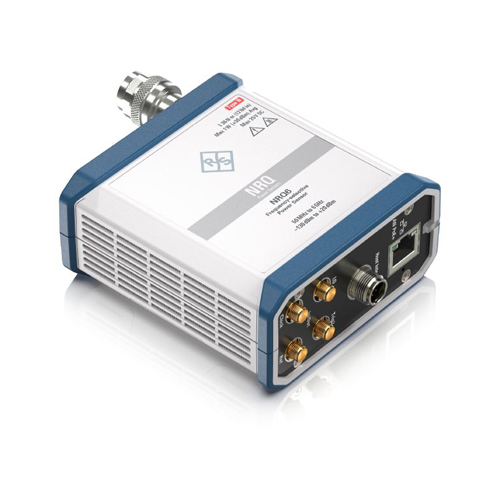

R&S® NRQ6 частотно-селективный датчик мощности, от 50 МГц до 6 ГГц
R&S®NRQ6 основан на приёмной технологии и выполняет измерения полосовой мощности до −130 дБм, сочетая высокую точность с высокоскоростными измерениями, недоступными традиционным измерителям мощности. Помимо измерений средней мощности в непрерывном режиме, R&S®NRQ6 поддерживает отображение трассировки и измерения ACLR. Дополнительные опции — интерфейс передачи I/Q данных R&S®NRQ6-K1, автоматическая регулировка мощности R&S®NRQ6-K2 и когерентные фазовые измерения R&S®NRQ6-K3 — формируют новую категорию устройств для измерений и тестирования.
Ключевые особенности R&S®NRQ6
- Частотно-селективные измерения мощности в диапазоне 50 МГц – 6 ГГц
- Диапазон измерения мощности: −130 дБм … +20 дБм
- Полоса измерения: 100 МГц
- Захват I/Q данных для векторного анализа радиочастотных сигналов
- Когерентные фазовые измерения для модулированных сигналов малой мощности
Разнообразные измерительные функции
- Измерения средней мощности в непрерывном режиме до −130 дБм
- Захват I/Q данных для векторного анализа радиочастотных сигналов
- Когерентные фазовые измерения
- Измерения трассировки
- Измерения ACLR
- Сверхбыстрые измерения импульсов с триггером
- Измерения ВЧ мощности, EVM и фазы с помощью одного прибора
Простота эксплуатации
- Интуитивно понятный веб-интерфейс
- Разнообразные функции автоматической настройки
- Автоматическое слежение за частотой
- Отображение спектра для проверки сигнала
- Аппаратные интерфейсы для удобства пользователя
Захват I/Q данных
R&S®NRQ6 может использоваться как автономный ВЧ-фронтенд для захвата векторно-модулированных I/Q сигналов. При наличии опционального интерфейса R&S®NRQ6-K1 захваченные I/Q данные считываются SCPI-командами, а демодуляция и анализ выполняются внешним ПО (например, R&S®VSE). Начиная с версии R&S®NRQ6 2.10 и R&S®VSE 1.70 возможны прямой захват данных и управление устройством.
Быстрая автоматическая регулировка мощности с R&S®SGT100A
В приложениях для тестирования компонентов нелинейность DUT усложняет настройку требуемого уровня выходной мощности. Опция R&S®NRQ6-K2 обеспечивает выделенный последовательный канал связи через триггерные разъёмы между R&S®NRQ6 и R&S®SGT100A. Заданная мощность достигается за несколько итераций и, как правило, за 1–1,5 мс.
Когерентные фазовые измерения
Синхронные когерентные фазовые измерения (опция R&S®NRQ6-K3) реализованы по первичной/вторичной схеме взаимодействия двух и более модулей R&S®NRQ6: первичный модуль передаёт LO и CLK вторичным и запускает их по триггеру. Фазы ВЧ-сигналов измеряются на восьми портах; типовая неопределённость — около 0,1° при мощности −60 дБм.
Высокая скорость измерений
Диодные измерители мощности работают без полосового ограничения, и для точных измерений сигналов малой мощности требуют усреднения множества выборок, что увеличивает время измерений. Приёмная технология, использованная в R&S®NRQ6, заметно повышает скорость измерений для сигналов малой мощности.
Доступные базовые конфигурации и опции R&S®NRQ6
- R&S®NRQ6 / 1421.3509.02 — частотно-селективный датчик мощности
- R&S®NRQ6-K1 / 1421.4705.02 — интерфейс для данных I/Q
- R&S®NRQ6-K2 / 1421.4740.02 — автоматическая регулировка мощности
- R&S®NRQ6-K3 / 1421.4770.02 — когерентные фазовые измерения
Аксессуары
- R&S®NRP-ZAP2 / 3639.1902.02 — десятипортовый PoE+ коммутатор
- R&S®NRP-ZKU / 1419.0658.02 — USB-кабель 0,75 м
- R&S®NRP-ZKU / 1419.0658.03 — USB-кабель 1,50 м
- R&S®NRP-ZKU / 1419.0658.04 — USB-кабель 3,00 м
- R&S®NRP-ZKU / 1419.0658.05 — USB-кабель 5,00 м
- R&S®NRP-ZK6 / 1419.0664.02 — шестипроводной интерфейсный кабель 1,50 м
- R&S®NRP-ZK6 / 1419.0664.03 — шестипроводной интерфейсный кабель 3,00 м
- R&S®NRP-ZK6 / 1419.0664.04 — шестипроводной интерфейсный кабель 5,00 м
- R&S®NRP-Z5 / 1146.7740.02 — USB-хаб для датчиков
Документация
- R&S®DCV-1 / 0240.2187.06 — документация о значениях калибровки (DCV)
- R&S®DCV-ZP / 1173.6506.02 — печать документации DCV (только вместе с R&S®DCV-1)
- R&S®NRP-ACA / 1419.0812.00 — аккредитованная калибровка для датчика мощности R&S®NRQ6
Гарантия
- Базовый блок — 3 года
- R&S®NRP-ZAP2 — 5 лет
- Все остальные изделия — 1 год
Опции обслуживания
- R&S®WE1 — продленная гарантия, 1 год
- R&S®WE2 — продленная гарантия, 2 года
- R&S®CW1 — продленная гарантия с покрытием калибровки, 1 год
- R&S®CW2 — продленная гарантия с покрытием калибровки, 2 года
- R&S®AW1 — продленная гарантия с аккредитованным покрытием калибровки, 1 год
- R&S®AW2 — продленная гарантия с аккредитованным покрытием калибровки, 2 года
КРАТКАЯ СПЕЦИФИКАЦИЯ | ||
Диапазон частот | 50 МГц до 6,0 ГГц | |
Согласование импеданса (КСВН) | 50 МГц до 100 МГц | < 1,20 |
> 100 МГц до 2,0 ГГц | < 1,13 | |
> 2,0 ГГц до 6,0 ГГц | < 1,20 | |
Диапазон измерения мощности | динамический диапазон зависит от полосы пропускания (10 Гц до 400 МГц) | –130 дБм до +20 дБм |
Уровень повреждения | Максимальная средняя мощность | 1 Вт (+30 дБм) непрерывно |
Максимальная пиковая мощность огибающей | 2 Вт (+33 дБм) до 1 мкс | |
Максимальное напряжение постоянного тока | ± 20 В | |
Аттенюация входного сигнала | 0 дБ, 30 дБ | |
Поддиапазоны измерений | Аттенюация входного сигнала RF = 0 дБ | –130 дБм до –10 дБм |
Аттенюация входного сигнала RF = 30 дБ | –100 дБм до +20 дБм | |
Полоса разрешения (RBW) | Режим однофазной полосы (SSB) | 10 Гц до 40 МГц |
Режим нулевой промежуточной частоты (Zero IF) (для частоты входного сигнала RF ≥ 400 МГц) | 50 МГц, 80 МГц, 100 МГц, 400 МГц | |
Приём | частота дискретизации | от 119 МГц до 121 МГц |
ОТОБРАЖЁННЫЙ СРЕДНИЙ УРОВЕНЬ ШУМА (DANL) | ||
Аттенюация входа РЧ = 0 дБ | ||
50 МГц до 100 МГц | < –148 дБм (1 Гц) | |
100 МГц до 400 МГц | < –153 дБм (1 Гц) | |
400 МГц до 2,4 ГГц | < –156 дБм (1 Гц) | |
2,4 ГГц до 6,0 ГГц | < –153 дБм (1 Гц) | |
Аттенюация входа РЧ = 30 дБ | ||
50 МГц до 100 МГц | < –118 дБм (1 Гц) | |
100 МГц до 400 МГц | < –123 дБм (1 Гц) | |
400 МГц до 2,4 ГГц | < –126 дБм (1 Гц) | |
2,4 ГГц до 6,0 ГГц | < –121 дБм (1 Гц) | |
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ | ||
Номинальная мощность |
| 19 Вт (измеренная) |
Температурные диапазоны | Диапазон рабочих температур | 0 °C до +50 °C |
Диапазон температур хранения | –40 °C до +85 °C | |
Климатическая стойкость | Влажный жаркий климат | +25 °C / +55 °C, циклически при 95 % относительной влажности с ограничениями: |
Механическая стойкость | вибрация | |
синусоидальная | 5 Гц до 55 Гц, амплитуда 0,15 мм, 1,8 g при 55 Гц, 55 Гц до 150 Гц, 0,5 g постоянное, в соответствии с EN 60068-2-6 | |
случайная | 8 Гц до 650 Гц, 1,9 g (RMS), в соответствии с EN 60068-2-64 | |
удар | 45 Гц до 2 кГц, максимальный удар 40 g, спектр удара, в соответствии с MIL-STD-810E, метод 516.4, процедура I | |
Атмосферное давление | рабочее | 795 гПа (2000 м) до 1060 гПа |
транспортное | 566 гПа (4500 м) до 1060 гПа | |
Электромагнитная совместимость |
| Соответствие гармонизированным стандартам: |
Калибровочный интервал | рекомендуемый | 2 года |
Габариты | Ш × В × Г | 98 мм × 47 мм × 146 мм (3.85 дюйма × 1.85 дюйма × 5.75 дюйма) |
Масса |
| 0,50 кг (1,10 фунта) |
