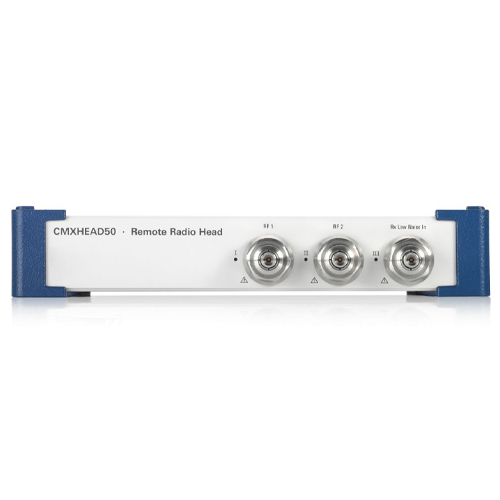

R&S® CMXHEAD50 выносной радиомодуль 50 ГГц для передачи
R&S® CMXHEAD50 — выносной радиомодуль для испытаний 5G FR2, рассчитанный на двунаправленные измерения в диапазонах 22–50 ГГц ( n257–n262). Это компактное решение с дополнительными портами для улучшения EVM и высокой точностью измерений в одном приборе. Поддержка всех диапазонов 3GPP в FR2-1, включая n262( 47,2–48,2 ГГц с полосой 1000 МГц), делает модуль удобным для сложных сценариев, включая межполосную агрегацию несущих 28 ГГц + 39 ГГц с использованием до четырёх модулей через активные СВЧ-сумматоры R&S.
Почему выбирают R&S® CMXHEAD50
- Полный охват 5G FR2: частоты от 21,84 до 50,2 ГГц, включая диапазон n262.
- Исключительная чувствительность: широкий динамический диапазон с ультранизкошумящим RX-портом.
- Максимальная точность: два независимых гетеродина для качества сигналов TX и RX.
- Улучшенный EVM: внешние порты LO для повышения точности измерений.
- Гибкость: встроенная СВЧ-матрица для различных тестовых конфигураций.
- Многопортовая гибкость: поддержка конфигураций 2B / 2C для расширенных задач.
Тестирование всех диапазонов 5G FR2 (21,84–50,2 ГГц)
R&S® CMXHEAD50 охватывает все диапазоны частот 3GPP в FR2-1: n257, n258, n259, n260, n261 и n262. Модуль выполнен с раздельными входами внешнего гетеродина ( LO) для передатчика и приёмника, что помогает сохранять точность измерений в требовательных режимах.
Непревзойдённый динамический диапазон с низкошумящим RX-портом
Стандартные порты TX и RX обеспечивают стабильные значения EVM в широком диапазоне уровней мощности. Дополнительный низкошумящий RX-порт повышает чувствительность, что важно при работе со слабыми сигналами в 5G FR2.
Два гетеродина и внешние LO-порты для улучшения EVM
Раздельные гетеродины для восходящего и нисходящего каналов обеспечивают высокое качество RF-сигналов в обоих направлениях. Использование внешних портов LO позволяет дополнительно улучшить EVM при испытаниях пользовательского оборудования в диапазоне FR2.
Качество RF и гибкость для сложных 5G-сценариев
R&S® CMXHEAD50 поддерживает преобразование частоты на расстоянии до 3 м от эмулятора сети, что помогает получить оптимальные характеристики SNR. Индивидуальное управление модулями позволяет воспроизводить сложные FR2-сценарии, включая многоканальные конфигурации с различными временными смещениями. Встроенная коммутационная матрица поддерживает одно- и двунаправленные режимы, а высокоскоростные компоненты обеспечивают переключение в реальном времени для дуплексной связи TDD.
Решения для сигнализации и без сигнализации
R&S® CMXHEAD50 и R&S® CMPHEAD50 применяются в разных сценариях 5G-тестирования. В сигнализационных измерениях R&S® CMXHEAD50 расширяет тестер R&S® CMX500 до полного диапазона FR2и может использоваться совместно с камерами CATR, например R&S® ATS1800C. В безсигнализационных сценариях R&S® CMPHEAD50 в составе связки R&S® CMP200 и R&S® CMQ200обеспечивает экономичное решение с высокой RF-производительностью.
Все mmWave-полосы и улучшенный EVM
R&S® CMXHEAD50 поддерживает все полосы 3GPP FR2-1 и оснащён индивидуальными входами LOдля RX и TX, что позволяет получать улучшенные значения EVM в задачах высокоточных RF-измерений.
Динамический диапазон следующего уровня
В 5G-тестировании важен каждый дБ. Низкошумящий RX-порт R&S® CMXHEAD50 обеспечивает высокую чувствительность, что помогает измерять EVM в сложных FR2-сценариях.
Технические преимущества R&S®CMXHEAD50 | |
| Диапазон частот | 21,84–50,20 ГГц (все диапазоны FR2) |
| Разрешение по частоте | < 0,1 Гц |
| Выходная мощность | До +25 дБмВт |
| Разрешение уровня | 0,1 дБ |
| EVM для 5G NR FR2 | -46 дБ / 0,5% |
