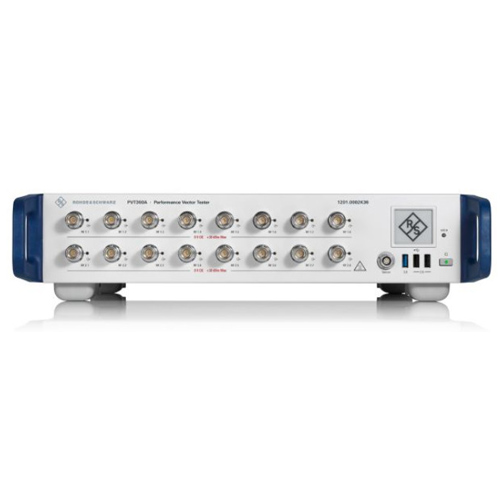

R&S® PVT-PB36H Векторный тестер характеристик PVT360A
PVT360A — универсальный векторный тестер VSG/VSA, оптимальный для испытаний базовых станций FR1, малых сот и ВЧ-компонентов на производстве и в средах для определения характеристик. Два независимых генератора и анализатора сигналов обеспечивают быстрые параллельные измерения. Диапазон частот до 8 ГГц, гибкая настройка полосы пропускания и дополнительный второй канал приемопередатчика дают требуемую производительность и универсальность при компактном форм-факторе.
Ключевые свойства серии PVT360A
- Два канала приемопередатчика: два независимых генератора и два независимых анализатора сигналов для быстрых параллельных измерений.
- Диапазон частот 400 МГц – 8 ГГц: охватывает все диапазоны частот FR1.
- Полоса пропускания до 500 МГц (в зависимости от конфигурации и активированных опций).
- Аппаратно ускоренные тестовые последовательности для очень быстрого выполнения измерений.
- Комплексное ПО для генерирования и анализа сигналов.
- Масштабируемость: аппаратные расширения активируются программными ключами.
Масштабируемая конфигурация под текущие задачи
Базовая конфигурация PVT360A с опцией R&S® PVT-B106H поддерживает диапазон частот от 400 МГц до 6 ГГц и полосу пропускания 250 МГц на первом приемопередатчике. Прибор также может поставляться полностью укомплектованным и откалиброванным под максимальную конфигурацию — с возможностью активации диапазона до 8 ГГц, расширения полосы пропускания до 500 МГц и добавления второго приемопередатчика. Это позволяет легко адаптировать систему под текущие потребности без замены оборудования.
Тестовые последовательности с аппаратным ускорением
При выполнении больших объемов испытаний скорость играет решающую роль. PVT360A автоматизирует тестирование и ускоряет аппаратное формирование последовательностей для очень быстрого выполнения измерений. Генератор последовательностей сигналов произвольной формы позволяет напрямую запрашивать формы сигналов в ОЗУ, а встроенные тракты генерации и анализа обеспечивают согласованное взаимодействие между передачей и приемом.
Внутренняя коммутационная матрица
Встроенная коммутационная матрица PVT360A обеспечивает гибкость и максимальное использование ресурсов при испытаниях нескольких устройств или многопортовых DUT. Подключение к различным ВЧ-портам прибора снижает потребность во внешней коммутации. Каждый из двух дополнительных генераторов поддерживает широковещание сигналов на максимум восьми выходных ВЧ-портах, а тракт анализа сигналов можно назначать на один из восьми входных ВЧ-портов. Малое время переключения обеспечивает быстрые последовательные измерения.
«Умное» управление каналами
Опция R&S® PVT-K108 виртуально разделяет PVT360A на восемь подприборов. Возможно независимое управление виртуальными парами генераторов и анализаторов сигналов. Аппаратные средства генерации и анализа совместно используются виртуальными подприборами, а обработка и расчеты выполняются параллельно для повышения эффективности и скорости.
Ручная и автоматическая работа
Доступ к графическому интерфейсу PVT360A осуществляется через веб-браузер или на подключенном мониторе. Интерфейс наглядно отображает настройки генерирования и анализа сигналов. Для автоматизации поддерживаются команды SCPI и библиотеки Python. Генератор сигналов произвольной формы позволяет запрашивать файлы сигналов напрямую в ОЗУ, сокращая время загрузки, а аппаратные тестовые последовательности дополнительно повышают скорость испытаний.
Полный набор функций для генерирования и анализа сигналов
ПО R&S® WinIQSIM2 для внешнего ПК поддерживает настройку конфигурации и генерирование сигналов произвольной формы для различных стандартов сотовой и беспроводной связи. Для анализа доступны функции измерений общего назначения и специализированные приложения для сотовой/беспроводной связи. ПО R&S® VSE предоставляет удобный графический интерфейс для представления результатов и детального анализа физического уровня и ВЧ-характеристик.
Испытания базовых станций и малых сот
PVT360A содержит измерительные функции для испытаний физического уровня базовых станций и малых сот. Диапазон частот до 8 ГГц и полоса пропускания до 500 МГц покрывают все диапазоны FR1. Генерирование и анализ сигналов для LTE и 5G NR до выпуска 17 позволяют выполнять комплексные испытания типовых передатчиков и приемников базовых станций.
Испытания компонентов и подробное определение характеристик
Функции генерирования и анализа позволяют проводить комплексные испытания ВЧ-компонентов с помощью модулированных сигналов. Широкий набор приложений доступен с R&S® WinIQSIM2 и R&S® VSE — от определения характеристик усилителей до анализа сигналов по стандартам беспроводной связи. Высокие ВЧ-характеристики обеспечивают выполнение сложных измерений для детального анализа параметров сигналов и определения характеристик DUT.
Улучшенные испытания на производстве
PVT360A поддерживает различные подходы к параллельному тестированию и оптимальному использованию ресурсов. «Умное» управление каналами и коммутационная матрица 2×8 портов виртуально разделяют прибор на подприборы, которые совместно используют аппаратные ресурсы генерации. Измерения можно выполнять параллельно для двух испытываемых приемопередатчиков, а при подключении большего количества DUT или портов — автоматически, с распределением ресурсов между задачами.
Доступные модели
- R&S® PVT-PB36H / 1214.0106.09 — PVT360A базовая сборка.
- R&S® PVT-B40H / 1214.0112.09 — единый интерфейс прибора.
- R&S® PVT-B41H / 1214.0612.09 — интерфейс прибора Flexx.
- R&S® PVT-B106H / 1214.0129.09 — 400 МГц–6 ГГц, полоса пропускания 250 МГц, первый TRX.
- R&S® PVT-KB206 / 1214.0141.02 — 400 МГц–6 ГГц, ВЧ-полоса пропускания 250 МГц, второй TRX.
Базовая полоса
- R&S® PVT-KB505 / 1214.0164.02 — расширение полосы пропускания до 500 МГц, первый приемопередатчик.
- R&S® PVT-KB605 / 1214.0170.02 — расширение полосы пропускания до 500 МГц, второй приемопередатчик.
- R&S® PVT-K108 / 1214.0187.02 — PVT360A с «умным» управлением каналами.
Сотовая связь
- R&S® PVT-KM320 / 1214.0241.02 — измерения в нисходящих каналах 5G NR, вып. 15 и 16.
- R&S® PVT-KM326 / 1214.0306.02 — измерения в нисходящих каналах 5G NR, вып. 17 (расширенная версия).
- R&S® PVT-KM322 / 1214.0264.02 — нисходящий канал 5G NR, расширение с несколькими несущими.
- R&S® PVT-KM321 / 1214.0258.02 — измерения в восходящих каналах 5G NR, вып. 15/16/17.
- R&S® PVT-KM323 / 1214.0270.02 — восходящий канал 5G NR, расширение с несколькими несущими.
- R&S® PVT-KM325 / 1214.0293.02 — восходящий канал 5G NR, расширение MIMO.
- R&S® PVT-KM310 / 1214.0193.02 — измерения в нисходящих каналах LTE.
- R&S® PVT-KM311 / 1214.0206.02 — измерения в восходящих каналах LTE и LTE-A.
Беспроводная связь
- R&S® PVT-KM400 / 1214.0335.02 — измерения Bluetooth®, Bluetooth® Classic, Bluetooth® Low Energy до версии 5.3.
- R&S® PVT-KM410 / 1214.0341.02 — измерение WLAN, IEEE 802.11a/b/g/n/ac.
- R&S® PVT-KM411 / 1214.0358.02 — измерение WLAN, расширение IEEE 802.11ax.
- R&S® PVT-KM412 / 1214.0364.02 — измерение WLAN, расширение IEEE 802.11be.
- R&S® PVT-KM413 / 1214.0370.02 — измерения WLAN, истинное расширение MIMO.
Измерительные приложения с R&S® VSE
- R&S® VSE-PVT / 1345.2401.02 — базовое ПО R&S® VSE с PVT360A.
- R&S® VSE-KP7 / 1345.2460.02 — анализ аналоговой модуляции (АМ/ЧМ/ФМ).
- R&S® VSE-KP18 / 1345.2418.02 — измерения усилителей.
- R&S® VSE-KP18D / 1345.2424.02 — прямые измерения предыскажений (DPD).
- R&S® VSE-KP18F / 1345.2430.02 — измерения частотных характеристик.
- R&S® VSE-KP18M / 1345.2447.02 — предыскажения на основе полиномиальной модели с памятью.
- R&S® VSE-KP70 / 1345.2453.02 — векторный анализ сигналов.
- R&S® VSE-KP70M / 1345.2476.02 — многомодуляционный анализ.
- R&S® VSE-KP70P / 1345.2482.02 — измерения BER PRBS.
- R&S® VSE-KP96 / 1345.2499.02 — анализ сигналов OFDM.
Сотовая связь (R&S® VSE)
- R&S® VSE-KP10 / 1345.2501.02 — измерения GSM, EDGE, EDGE Evolution и VAMOS.
- R&S® VSE-KP72 / 1345.2518.02 — измерения WCDMA FDD, восходящий/нисходящий канал.
- R&S® VSE-KP100 / 1345.2524.02 — измерения LTE FDD, восходящий/нисходящий канал.
- R&S® VSE-KP102 / 1345.2530.02 — измерения LTE-A и MIMO, нисходящий канал.
- R&S® VSE-KP104 / 1345.2547.02 — измерения LTE TDD, восходящий/нисходящий канал.
- R&S® VSE-KP106 / 1345.2553.02 — измерения LTE NB-IoT, восходящий/нисходящий канал.
- R&S® VSE-KP144 / 1345.2560.02 — измерения 5G NR, восходящий/нисходящий канал, вып. 15.
- R&S® VSE-KP146 / 1345.2576.02 — измерения 5G NR MIMO, нисходящий канал.
- R&S® VSE-KP148 / 1345.2582.02 — измерения 5G NR, восходящий/нисходящий канал, вып. 16.
- R&S® VSE-KP171 / 1345.2599.02 — измерения 5G NR, восходящий/нисходящий канал, вып. 17.
- R&S® VSE-KP175 / 1345.2601.02 — измерения O-RAN.
SatCom
- R&S® VSE-KP201 / 1345.2618.02 — измерения OneWeb.
Опции формирования сигналов
- R&S® PVT-KW201 / 1214.0387.02 — генератор сигналов.
- R&S® PVT-KW149 / 1214.2996.02 — AWGN, генерирование сигналов произвольной формы (WinIQSIM2).
Сотовая связь (формирование сигналов)
- R&S® PVT-KW320 / 1214.0435.02 — 5G NR вып. 15 и 16, генерирование сигналов (WinIQSIM2).
- R&S® PVT-KW326 / 1214.0441.02 — 5G NR расширение для вып. 17, генерирование сигналов (WinIQSIM2).
- R&S® PVT-KW310 / 1214.0412.02 — LTE/eMTC/кат.M1, генерирование сигналов (WinIQSIM2).
- R&S® PVT-KW327 / 1214.0706.02 — генерирование плоскости пользователя.
- R&S® PVT-KW300 / 1214.0393.02 — GSM, генерирование сигналов (WinIQSIM2).
- R&S® PVT-KW301 / 1214.0406.02 — WCDMA, генерирование сигналов (WinIQSIM2).
- R&S® PVT-KW313 / 1214.0429.02 — NB-IoT, генерирование сигналов (WinIQSIM2).
Беспроводная связь (формирование сигналов)
- R&S® PVT-KW400 / 1214.0458.02 — Bluetooth® Classic/Low Energy до версии 5.3, генерирование сигналов (WinIQSIM2).
- R&S® PVT-KW410 / 1214.0464.02 — WLAN 802.11a/b/g/n/ac, генерирование сигналов (WinIQSIM2).
- R&S® PVT-KW411 / 1214.0470.02 — WLAN расширение 802.11ax, генерирование сигналов (WinIQSIM2).
- R&S® PVT-KW412 / 1214.0487.02 — WLAN расширение 802.11be, генерирование сигналов (WinIQSIM2).
- R&S® PVT-KW600 / 1214.0712.02 — OneWeb, генерирование сигналов произвольной формы (WinIQSIM2).
Прочее
- R&S® ZZA-KN2OT / 1175.3810.00 — адаптер для стойки, 19"/2HU, 1/1.
- R&S® PVT-Z41H / 1214.0629.09 — комплект кабелей для подключения нескольких приборов, PVTflexx.
- R&S® DCV-2 / 0240.2193.08 — документирование калибровочных значений.
- R&S® DCV-ZP / 1173.6506.02 — печатная версия документации DCV.
- R&S® ACAPVT360A / 3599.0682.03 — аккредитованная калибровка R&S® PVT360A.
Общие функции |
| · Концепция двойного генератора/приемника (TRX) с матрицей коммутаторов от 1 до 8 портов для каждого пути источника/приемника сигнала · Одновременный приемник и передатчик Тестирование поддерживается |
Доступные конфигурации | ||
Опция R&S®PVT-B106 (обязательно) | первый TRX (TRX1) | |
Опция R&S®PVT-KB206 | второй TRX (TRX2) | |
Функции тестирования ресивера |
| · Сигнал РЧ-генератора разделяется и направляется на 8 выходных портов · Каждый выход может быть отключен отдельно · настройка общего выходного уровня для разъемов RF 1.1 - RF 1.8 и RF 2.1 - RF 2.8 · таблица частотно-зависимого ослабления (FDA) для коррекции конкретного пользователя, отдельная для разъемов RF 1.1 — RF 1.8 и RF 2.1 — RF 2.8 |
Функции тестирования передатчика |
| · 8 входных сигналов для мультиплексирования на ВЧ анализатор No 1 · 8 входных сигналов для мультиплексирования на ВЧ анализатор No 2 · таблицы частотно-зависимого ослабления (FDA) для коррекции конкретного пользователя, отдельные для разъемов RF 1.1 — RF 1.8 и RF 2.1 — RF 2.8 |
Максимальный дрейф частоты | диапазон температур: от 0 °C до +50 °C, при температуре +25 °C | ±5 × 10–9 |
Отслеживание | при +25 °C, после 24 часов включения/2 часа выключения / 1 часа включения | ±5 × 10–9 |
Максимальная выдержка | при +25 °C, после 10 дней непрерывной работы | ±3 × 10–8/год, ±5 × 10–10/день |
Время прогрева | при +25 °C, Дрейф частоты составляет порядка 10 раз больше дрейфа частоты (±5 × 10–8) | ок. 10 мин |
Достижимая точность начальной калибровки |
| ±5 × 10–9 |
