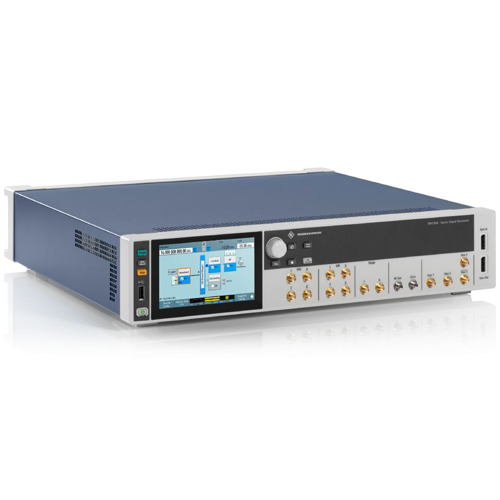

R&S® SFI100A Широкополосный векторный генератор от 11 ГГц до 21
Широкополосный векторный генератор сигналов с промежуточной частотой R&S® SFI100A обеспечивает требуемую ширину полосы пропускания при решении сложных задач, например на ранней стадии исследований 6G, в сетях WLAN миллиметрового диапазона или автомобильных радарах. Этот компактный прибор имеет очень широкую полосу ВЧ-модуляции до 10 ГГц и генерирует полностью калиброванные ВЧ-сигналы. R&S® SFI100A напрямую соединяется с повышающими входными каскадами R&S® FE110ST и R&S® FE170ST и в результате охватывает диапазон частот от 70 ГГц до 175 ГГц. Прибор полностью управляет подключенным входным каскадом, составляя с ним единое целое. В дополнение к ВЧ-интерфейсу прибор R&S® SFI100A имеет аналоговые IQ-выходы для генерирования широкополосного сигнала в модулирующем сигнале.
Ключевые особенности R&S® SFI100A
- Полоса ВЧ-модуляции до 10 ГГц.
- Сигналы произвольной формы с памятью до 8 млрд отсчетов.
- Выход промежуточной частоты от 11 ГГц до 21 ГГц.
- Широкополосный прямой ЦАП, несимметричные и дифференциальные аналоговые выходы I/Q.
- Полная интеграция со входными каскадами R&S® FE110ST и R&S® FE170ST.
- Гибкость для различных тестовых сценариев.
Гибкость для различных тестовых сценариев
Прибор R&S® SFI100A обладает достаточной гибкостью для поддержки различных тестовых сценариев: испытания промежуточной частоты от 11 ГГц до 21 ГГц и ВЧ-испытания от 70 ГГц до 175 ГГц в сочетании с внешними входными каскадами R&S® FE110ST и R&S® FE170ST.
Генератор R&S® SFI100A обеспечивает широкополосные несимметричные, дифференциальные и прямые ЦАП аналоговые сигналы I/Q для проведения испытаний модулирующих сигналов с наилучшим качеством сигнала до 5 ГГц и до 2 В (пиковое напряжение).
Гибкость играет решающую роль в сложных испытательных установках, например в установках, применяемых на ранней стадии исследований 6G.
Полностью откалиброванное решение для субтерагерцового диапазона
Благодаря полной интеграции и управлению генератор R&S® SFI100A знает характеристики подключенного входного каскада R&S® FE110ST или R&S® FE170ST и автоматически вносит их в калиброванные сигналы в плоскости измерений. В эту установку можно удобно добавлять кабели и «умные» периферийные устройства, такие как полосовые фильтры и усилители мощности, в целях снижения погрешности измерений и повышения точности воспроизведения измерений, в том числе в субтерагерцовом диапазоне частот.
Непревзойденные рабочие характеристики
R&S® SFI100A обеспечивает непревзойденное качество широкополосного модулированного сигнала.
Отличный модуль вектора ошибок менее –41 дБ (< 1%) возможен в широком диапазоне выходной мощности для сигнала 5G NR шириной 2 ГГц с центральной частотой 16 ГГц.
Качество модуляции остается превосходным также в том случае, если к прибору R&S® SFI100A подключается входной каскад (см. U-образную кривую модуля вектора ошибок). Незаурядные рабочие характеристики позволяют тестировать реальную функциональность испытуемого устройства.
Повышенное удобство в обращении
Управление R&S® SFI100A может осуществляться через все стандартные интерфейсы дистанционного управления. Функции справки помогают пользователям программировать автоматические тестовые последовательности.
Встроенные регистратор макросов SCPI и генератор кода поддерживают быструю и удобную генерацию программных последовательностей SCPI. Шаблоны кодов позволяют напрямую генерировать исполняемый код для среды MATLAB®, CVI или Python. Также имеются пользовательские шаблоны, которые сводят к минимуму затраты времени на автоматизацию испытаний.
Удобное обновление
Прибор R&S® SFI100A поставляется в полностью откалиброванном виде и готов к немедленному использованию всех его аппаратных возможностей. По мере появления новых требований к испытаниям можно легко активировать дополнительные функции с помощью программных ключей.
Концепция программной настройки опций устраняет время простоя оборудования, которое обычно возникает при модернизации имеющихся приборов. Генератор R&S® SFI100A можно точно настраивать в соответствии с конкретными задачами и расширять по мере необходимости.
Доступные конфигурации и опции R&S® SFI100A
Базовая конфигурация
- R&S® SFI100A / 1444.4001.02 — векторный генератор сигналов, включая генератор базовой полосы с ARB (2 Gsample, 4 ГГц полоса пропускания), силовой кабель, перекрестные кабели и руководство по быстрому старту.
Частотные опции
- R&S® SFI-B1016 / 1444.3892.02 — IF частота 16 ГГц.
Радиочастотные опции
- R&S® SFI-K703 / 1444.3405.02 — 100 МГц, 640 МГц, 1 ГГц сверхнизкий уровень шума для RF IN/OUT (поставляется с базовой конфигурацией).
- R&S® SFI-K704 / 1444.3357.02 — гибкий вход референса (1 МГц до 250 МГц).
- R&S® SFI-K708 / 1444.3363.02 — 8 ГГц сверхнизкий уровень шума для входа/выхода референса.
Опции базовой полосы
- R&S® SFI-K17 / 1444.3286.02 — аналоговые I/Q выходы (однополярные/дифференциальные).
- R&S® SFI-K510 / 1444.3257.02 — ARB память: 2 Gsample, 4 ГГц полоса пропускания для RF (поставляется с базовой конфигурацией).
- R&S® SFI-K517 / 1444.3270.02 — расширение ARB памяти до 8 Gsample.
- R&S® SFI-K529 / 1444.3263.02 — расширение базовой полосы до 8 ГГц полосы пропускания для RF.
- R&S® SFI-K530 / 1444.3434.02 — расширение базовой полосы до 10 ГГц полосы пропускания для RF.
Улучшения базовой полосы
- R&S® SFI-K544 / 1444.3292.02 — коррекция частотной характеристики по заданию пользователя.
- R&S® SFI-K548 / 1444.3305.02 — снижение пикового коэффициента.
Подключение фронтенда
- R&S® SFI-K553 / 1444.3311.02 — внешний контроль фронтенда.
Цифровые стандарты с использованием R&S® WinIQSIM2
- R&S® SFI-K261 / 1444.3334.02 — генерация многоканальных CW сигналов.
- R&S® SFI-K414 / 1444.3328.02 — генерация OFDM сигналов.
- R&S® SFI-K441 / 1444.3411.02 — IEEE 802.11ad.
- R&S® SFI-K444 / 1444.3370.02 — 5G NR релиз 15.
- R&S® SFI-K448 / 1444.3386.02 — 5G NR релиз 16.
- R&S® SFI-K471 / 1444.3392.02 — 5G NR релиз 17/18.
- R&S® SFI-K477 / 1444.3428.02 — IEEE 802.11ay.
- R&S® SFI-K499 / 1444.3340.02 — пользовательская цифровая модуляция.
Дополнительно
- R&S® SFI-Z2 / 1444.3911.02 — запасной комплект кабелей QSFP 100 Гбит, длина: 0.5 м.
Рекомендуемые дополнения
- R&S® DCV-2 / 0240.2193.18 — документация калибровочных значений.
- R&S® ACASFI100A / 3598.9534.03 — аккредитованная калибровка R&S® SFI100A.
КРАТКАЯ СПЕЦИФИКАЦИЯ | ||
Диапазон частот РЧ | с опцией R&S®SFI-B1016 (обязательно) | 11 ГГц - 21 ГГц |
Разрешение настройки | 0,001 Гц | |
Разрешение синтеза | 11 ГГц - 21 ГГц | 56,8 мкГц (ном.) |
Время установления | До отклонения < 1 · 10⁻⁷, при остановке обновления GUI, режим оптимизации I/Q: быстрый, измерено от команды на приборе до установки частоты в пределах заданного диапазона, с удаленным управлением через Ethernet (быстрый сокет), характеристика установки уровня: авто. | < 5 мс |
НАСТРОЙКА СМЕЩЕНИЯ ФАЗЫ | ||
Диапазон | –999,99° до +999,99° | |
Разрешение | 0,001°, < 0,001 (ном.) | |
ОПОРНАЯ ЧАСТОТА | ||
Ошибка частоты | во время калибровки на производстве | |
стандартная или с опцией низкого фазового шума | < 1 · 10 –8 | |
Старение | после 30 дней бесперебойной работы | |
стандартная или с опцией низкого фазового шума | ≤ 5 · 10 –10 /день, ≤ 3 · 10–8 / год | |
Температурный эффект | в диапазоне температур от 0 °С до +45 °С | |
стандартный или с опцией низкого фазового шума | ±1 · 10 –8 | |
ВХОД ДЛЯ ВНЕШНЕЙ ОПОРНОЙ ЧАСТОТЫ | ||
Тип разъема | Ref In 1 на задней панели | BNC-мама |
Входная частота | стандартная | 10 МГц, 100 МГц |
с опцией R&S®SFI-K704 | 1 МГц - 250 МГц, переменная | |
Разрешение настройки входной частоты | 0,1 Гц | |
Диапазон входного уровня | пределы уровня | 0 дБм до 20 дБм |
Входное сопротивление | 50 Ом (ном.) | |
Минимальный диапазон захвата частоты | Полоса пропускания синхронизации: широкая | ±3 · 10 –6 |
полоса пропускания синхронизации: узкая | ||
стандартный или с опцией низкого фазового шума | ±0,3 · 10 –6 | |
ВХОД ДЛЯ ВНЕШНЕЙ ОПОРНОЙ ЧАСТОТЫ | ||
Тип входного разъема | Ref In 2 на задней панели | SMA мама |
Входная частота | стандартная | 640 МГц, 1 ГГц |
с опцией R&S®SFI-K708 | 8 ГГц | |
Диапазон входного уровня | рекомендуемый уровень входного сигнала для оптимальной производительности фазового шума | подлежит уточнению |
предельный уровень | 6 дБм до 20 дБм | |
Входное сопротивление | 50 Ом (ном.) | |
Минимальный диапазон захвата частоты | ±3 · 10 -6 | |
ВЫХОДНАЯ ОПОРНАЯ ЧАСТОТА | ||
Тип разъема | Ref Out 1 на задней панели | BNC-мама |
Выходная частота | стандарт (синусоида) | 10 МГц, 100 МГц |
прибор настроен на внутренний опорный сигнал (синусоида) | 10 МГц, 100 МГц | |
прибор настроен на внешний источник опорного сигнала | применяется внешняя опорная частота от Ref In 1 | |
Уровень выходного сигнала | 7 дБм до 15 дБм | |
Сопротивление источника | 50 Ом (ном.) | |
ВЫХОДНАЯ ОПОРНАЯ ЧАСТОТА | ||
Тип разъема | Ref Out 2 на задней панели | SMA мама |
Выходная частота | стандарт (синусоида) | 1 ГГц |
с опцией R&S® SFI-K708 | ||
прибор настроен на внутренний опорный сигнал (синусоида) | 1 ГГц, 8 ГГц | |
прибор настроен на внешний источник опорного сигнала | применяется внешняя опорная частота от Ref In 2 | |
Уровень выходного сигнала | выход установлен на 1 ГГц или 8 ГГц | 7 дБм до 15 дБм |
выход установлен на «Сигнал от REF-входа 2» | 4 дБм до 22 дБм | |
Сопротивление источника | 50 Ом (ном.) | |
ВЫХОДНАЯ ОПОРНАЯ ЧАСТОТА | ||
Тип разъема | Ref Out 3 на задней панели | SMA мама |
Выходная частота | синусоида | 16 ГГц |
Уровень выходного сигнала | 7 дБм до 13 дБм | |
Сопротивление источника | 50 Ом (ном.) | |
УРОВЕНЬ | ||
Диапазон настройки | ||
R&S®SFI-B1016 | стандартный | |
11 ГГц ≤ f < 21 ГГц | от –90 дБм до +10 дБм | |
Установка разрешения | 0,01 дБ (ном.) | |
Указанный диапазон уровня | пиковая мощность огибающей (PEP) | |
R&S®SFI-B1016 | стандарт (максимальный уровень зависит от полосы пропускания сигнала и частоты РЧ) | |
11 ГГц < f ≤ 21 ГГц | –50 дБм до 0 дБм | |
Точность уровня | характеристика настройки уровня: автоматическая, диапазон температур от +18 °C до +33 °C | |
11,0 ГГц < f ≤ 15,9 ГГц | < 1,0 дБ | |
15,9 ГГц < f ≤ 16,1 ГГц | < 2,7 дБ | |
16,1 ГГц < f ≤ 21,0 ГГц | < 1,0 дБ | |
Время установления | До отклонения < 0,1 дБ от конечного значения, при остановке обновления GUI, температурный диапазон от +18 °C до +33 °C, режим оптимизации I/Q: быстрый, измерено от команды на приборе до установки частоты в пределах заданного диапазона, с удаленным управлением через Ethernet (быстрый сокет), характеристика установки уровня: авто. | < 5 мс |
Диапазон уровней без прерываний | характеристика установки уровня: непрерывная установка уровня | > 20 дБ |
ОБЩИЕ ДАННЫЕ | ||
Температура | диапазон рабочих температур | от +5 °C до +40 °C |
диапазон температур хранения | от -40 °C до +60 °C температурный градиент < 5 К/ч | |
Относительная влажность | +25 °C / +40 °C, 95 % относительная влажность, циклический, в соответствии с EN 60068-2-3 | |
Высота | эксплуатации | до 4600 м (15000 футов) |
транспортировки | до 4600 м (15000 футов) | |
степень защиты (код IP) | степень защиты IP20 в соответствии с EN 60529 | |
МЕХАНИЧЕСКАЯ ПРОЧНОСТЬ | ||
вибрация | синусоидальная | 5 Гц до 55 Гц, амплитуда 0,15 мм постоянная, |
случайная | 8 Гц до 500 Гц, | |
удар | 40 g, спектр удара, | |
НОМИНАЛЬНАЯ МОЩНОСТЬ | ||
разъем питания | в соответствии с IEC/EN 60320-1/C14 | |
номинальное напряжение | 100 В до 240 В переменного тока (± 10 %) | |
номинальная частота | 50 Гц-60 Гц | |
номинальный ток | от 4,0 А до 1,8 А | |
номинальная мощность | при полной комплектации | 400 Вт (изм.) |
в режиме ожидания | < 2 Вт | |
предохранитель | в соответствии с IEC 60127-2/5 | |
Т6.3Н, 250 в | ||
СООТВЕТСТВИЕ ТОВАРА | ||
электромагнитной совместимости | ЕС: в соответствии с EMC директива 2014/30EC | применяемые гармонизированные стандарты: · EN 61326-1 (для использования в промышленной среде) ·EN 61326-2-1 EN 55011 (класс а) EN 61000-3-2 EN 61000-3-3 |
Корея: KC регистрация | КС регистрационный №: R-R-RnS 1GSFI100A | |
электробезопасности | ЕС: в соответствии с директивой о низком напряжении 2014/35/ЕС | примененные гармонизированные стандарты: EN 61010-1 |
США | с UL 61010-1 | |
Канада | CAN/CSA-C22.2 No. 61010-1 | |
Международные одобрения безопасности | в соответствии с VDE - Ассоциации электрических, электронных и информационных технологий | VDE и сертификат в соответствии с IEC 61010-1 номер свидетельства: 40056623 |
CSA - Канадская ассоциация стандартов | Сертификат с маркой CCSAUS: 80136217 | |
ограничение использования опасных веществ в электрическом и электронном оборудовании | ЕС: в соответствии с директивой RoHS 2011/65/ЕС | примененные гармонизированные стандарты: EN IEC 63000 |
режим работы | постоянный | |
интервал между поверками | при работе 40 ч/неделю во всем диапазоне указанных условий окружающей среды | 3 года |
Дисплей | 5-дюймовый цветной дисплей с емкостной сенсорной функцией. | |
разрешение | 800 × 480 пикселей | |
энергонезависимая память | стандартная | M. 2 SSD-накопитель с интерфейсом SATA, 512 Гб |
размеры | Ш × В × Г | 445 мм × 85 мм × 412 мм |
Вес | 11 кг (24,25 фунта) | |
