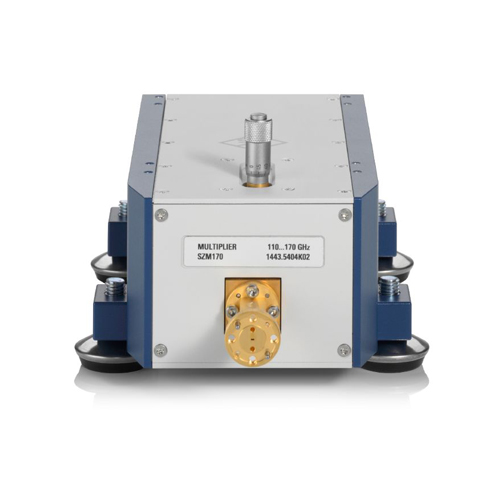

R&S® SZM170 умножитель частоты от 110 ГГц до 170 ГГц
Семейство умножителей частоты R&S® SZM сочетает простоту эксплуатации и точные уровни выходного сигнала в диапазоне частот от 50 до 170 ГГц. Эти устройства могут применяться в различных областях, например, в автомобильной промышленности для систем радаров дистанционного зондирования, в астрономии для высокоточных телескопов и в радиоинтерферометрии для анализа поверхности Земли.
Семейство умножителей частоты включает модели: R&S® SZM75 (от 50 ГГц до 75 ГГц), R&S® SZM90 (от 60 ГГц до 90 ГГц), R&S® SZM110 (от 75 ГГц до 110 ГГц), R&S® SZM140 (от 90 ГГц до 140 ГГц) и R&S® SZM170 (от 110 ГГц до 170 ГГц). В зависимости от выбранного базового блока могут быть установлены опции с высоким выходным уровнем мощности, аттенюатором или изолятором. Для упрощения эксплуатации все три опции интегрированы в один корпус с умножителем частоты.
Для управления R&S® SZM через USB необходимо установить опцию R&S® SMAB-K554 на генератор сигналов R&S® SMA100B. Такое сочетание устройств работает как единая система, позволяя пользователю напрямую задавать требуемую частоту и целевой уровень на выходе R&S® SZM через графический интерфейс R&S® SMA100B.
Ключевые особенности серии R&S® SZM
- Диапазон частот от 50 ГГц до 170 ГГц.
- Широкий динамический диапазон при установке электронной или механической опции аттенюатора.
- Простое управление через USB с использованием высококлассного аналогового генератора сигналов R&S® SMA100B (требуется опция R&S® SMAB-K554 на R&S® SMA100B).
- Высокое качество сигнала при использовании R&S® SMA100B в качестве источника.
Широкий диапазон частот
Две модели (например, R&S® SZM75 и R&S® SZM110) охватывают широкий диапазон частот от 50 ГГц до 110 ГГц.
Гибкая концепция опций
Семейство умножителей частоты R&S® SZM может быть оснащено опциями с высокой выходной мощностью или дополнительными механически либо электронно управляемыми аттенюаторами. В зависимости от выбранного базового блока могут быть установлены опции с высоким уровнем выходной мощности, аттенюатором или изолятором. Для упрощения эксплуатации все три опции интегрированы в один корпус с умножителем частоты.
Опциональный изолятор Фарадея подавляет отражения и обеспечивает согласование на выходе волновода. Дополнительно может быть подключен опциональный TPA (адаптер тестового порта), который обеспечивает механическую защиту выхода R&S® SZM.
Широкий динамический диапазон
R&S® SZM может удобно управляться через USB с использованием микроволнового генератора сигналов R&S® SMA100B. Для управления R&S® SZM через USB необходимо установить опцию R&S® SMAB-K554 на генератор сигналов R&S® SMA100B. Такое сочетание устройств работает как единая система, позволяя пользователю напрямую задавать требуемую частоту, а также, с помощью механически или электронно управляемого аттенюатора, целевой уровень на выходе R&S® SZM через интерфейс R&S® SMA100B.
- Опция механически управляемого аттенюатора с динамическим диапазоном 40 дБ (тип.).
- Опция электронно управляемого аттенюатора с динамическим диапазоном 15 дБ (тип.) при однократной установке и 30 дБ (тип.) при двукратной установке; если опция высокой мощности не установлена, опцию электронно управляемого аттенюатора можно установить дважды.
Простота эксплуатации
- Автоматическое обнаружение и управление R&S® SZM через USB с использованием R&S® SMA100B при установленной опции R&S® SMAB-K554.
- Простая настройка с решением «в одном корпусе», состоящим из R&S® SMA100B, R&S® SZM и опционального механически или электронно управляемого аттенюатора.
- Настройка частоты на R&S® SMA100B с учетом подключенного R&S® SZM.
- Настройка уровня на R&S® SMA100B с учетом подключенного R&S® SZM (только для встроенного аттенюатора).
- Автоматическая коррекция частотной характеристики предварительно откалиброванного R&S® SZM с аттенюатором с помощью R&S® SMA100B.
- Поддержка частотно-, фазово- и импульсно-модулированных сигналов.
- Опциональный TPA (адаптер тестового порта) представляет собой прямой волновод, упрощает подключение DUT, защищает внутренние компоненты и фланец и может быть легко заменен в случае повреждения.
- Опциональный изолятор Фарадея подавляет отражения и обеспечивает согласование на выходе волновода.
Высокое качество сигнала
- Очень низкий фазовый шум на одной боковой полосе при использовании R&S® SMA100B в качестве источника сигнала.
- Высокая точность уровня выходного сигнала при установке механически или электронно управляемого аттенюатора.
- Отличное согласование при установке опции изолятора.
Доступные базовые конфигурации R&S® SZM
- R&S® SZM75 / 1443.5004.02 — умножитель частоты, от 50 ГГц до 75 ГГц.
- R&S® SZM90 / 1443.5104.02 — умножитель частоты, от 60 ГГц до 90 ГГц.
- R&S® SZM110 / 1443.5204.02 — умножитель частоты, от 75 ГГц до 110 ГГц.
- R&S® SZM140 / 1443.5304.02 — умножитель частоты, от 90 ГГц до 140 ГГц.
- R&S® SZM170 / 1443.5404.02 — умножитель частоты, от 110 ГГц до 170 ГГц.
Комплектация
- Блок питания постоянного тока.
- Руководство пользователя.
- USB-кабель.
- USB-флеш-накопитель с настройками для микрометрического винта (если R&S® SZM оснащен механически управляемым аттенюатором), шестигранный ключ с шаровым наконечником 3/32, 4 × UNC4-40 7.6, 4 × UNC4-40 9.24, 2 × штифта для выравнивания IEEE.
Рекомендуемые дополнения
- R&S® SMAB-K554 / 1420.9884.02 — управление R&S® SZM через USB с генератором RF и микроволновых сигналов R&S® SMA100B.
- R&S® ZV-Z1000 / 1314.5467.02 — динамометр для винтов фланцев волноводов.
- R&S® ZCAW / 1175.1960.00 — угловой ключ для винтов фланцев волноводов.
- R&S® ZCTW / 1175.2014.02 — угловой динамометрический ключ для винтов фланцев волноводов.
- 1307.8670.00 — шестигранный ключ с шаровым наконечником 3/32.
- 1348.3850.00 — коаксиальный кабель с разъемами K, 50 Ом, длина: 1.0 м.
РАДИОЧАСТОТНЫЕ ХАРАКТЕРИСТИКИ (RF): | |||
Диапазон выходных частот | R&S®SZM75 | 50 ГГц до 75 ГГц | |
R&S®SZM90 | 60 ГГц до 90 ГГц | ||
R&S®SZM110 | 75 ГГц до 110 ГГц | ||
R&S®SZM140 | 90 ГГц до 140 ГГц | ||
R&S®SZM170 | 110 ГГц до 170 ГГц | ||
Диапазон входных частот и множитель | R&S®SZM75 | 12.50 ГГц до 18.75 ГГц | × 4 |
R&S®SZM90 | 15.00 ГГц до 22.50 ГГц | × 4 | |
R&S®SZM110 | 18.75 ГГц до 27.50 ГГц | × 4 | |
R&S®SZM140 | 15.00 ГГц до 23.33 ГГц | × 6 | |
R&S®SZM170 | 13.75 ГГц до 21.25 ГГц | × 8 | |
Дизайнер волноводов | R&S®SZM75 | WR-15 | |
R&S®SZM90 | WR-12 | ||
R&S®SZM110 | WM-2540 (WR-10) | ||
R&S®SZM140 | WM-2032 (WR-8) | ||
R&S®SZM170 | WM-1651 (WR-6.5) | ||
Тип соединителя (фланец с антикартером) | R&S®SZM75 | Прецизионный фланец волновода Rohde & Schwarz (совместим с UG-387/U-M и IEEE 1785.2) | |
R&S®SZM90 | |||
R&S®SZM110 | |||
R&S®SZM140 | |||
R&S®SZM170 | |||
УРОВНИ | ||||
Выход | ||||
R&S®SZM75 | С опцией R&S®SZM-B75I/-B75T | |||
– | – | – | > 9 дБм | |
-B75H | – | – | > 20 дБм | |
-B75H | -B75M | - | > 20 дБм | |
-B75H | – | -B75E | > 18 дБм | |
– | -B75M | – | > 9 дБм | |
– | – | -B75E | > 7 дБм | |
– | – | 2 × -B75E | > 5 дБм | |
R&S®SZM90 | С опцией R&S®SZM-B90I/-B90T | |||
– | – | – | > 10 дБм | |
-B90H | – | – | > 17 дБм | |
-B90H | -B90M | – | > 17 дБм | |
-B90H | – | -B90E | > 16 дБм | |
– | -B90M | – | > 10 дБм | |
– | – | -B90E | > 9 дБм | |
– | – | 2 × -B90E | > 7 дБм | |
R&S®SZM110 | С опцией R&S®SZM-B110I/-B110T | |||
75 ГГц до ≤ 90 ГГц | – | – | – | > 14 дБм |
> 90 ГГц до 110 ГГц | > 12 дБм | |||
75 ГГц до ≤ 90 ГГц | – | -B110M | – | > 14 дБм |
> 90 ГГц до 110 ГГц | > 12 дБм | |||
75 ГГц до ≤ 90 ГГц | – | – | -B110E | > 12 дБм |
> 90 ГГц до 110 ГГц | > 10 дБм | |||
75 ГГц до ≤ 90 ГГц | – | – | 2 × -B110E | > 10 дБм |
> 90 ГГц до 110 ГГц | > 8 дБм | |||
R&S®SZM140 | С опцией R&S®SZM-B140I/-B140T | |||
– | – | – | > 8 дБм | |
– | -B140M | – | > 7 дБм | |
R&S®SZM170 | С опцией R&S®SZM-B170I/-B170T | |||
– | – | – | > 6 дБм | |
– | -B170M | – | > 6 дБм | |
АТТЕНЮАЦИЯ | ||
Максимальное аттенюация механически управляемого аттенюатора | R&S®SZM75 с R&S®SZM-B75M | 40 дБ |
R&S®SZM90 с R&S®SZM-B90M | 40 дБ | |
R&S®SZM110 с R&S®SZM-B110M | 40 дБ | |
R&S®SZM140 с R&S®SZM-B140M | 40 дБ | |
R&S®SZM170 с R&S®SZM-B170M | 40 дБ | |
Максимальная аттенюация электронно управляемого аттенюатора | R&S®SZM75 с R&S®SZM-B75E | 15 дБ или 30 дБ |
R&S®SZM90 с R&S®SZM-B90E | 15 дБ или 30 дБ | |
R&S®SZM110 с R&S®SZM-B110E | 15 дБ или 30 дБ | |
Неопределённость уровня | Характеристики измеряются при входной мощности 7 дБм, диапазон уровней зависит от конфигурации устройства | |
> –5 дБм | < 2 дБ, < 1.5 дБ (тип.) | |
–5 дБм до > –25 дБм | < 2.5 дБ (тип.) | |
ВХОД | ||
Уровень входной мощности для заданного уровня выходной мощности | +6.7 дБм до +7.3 дБм | |
Уровень повреждения от входной мощности | > +10 дБм | |
Тип входного соединителя | 2.92 мм, мама | |
АДАПТЕР ПИТАНИЯ ПОСТОЯННОГО ТОКА: | |||||
Диапазон входного напряжения переменного тока |
| 100 В - 240 В (± 10 %) | |||
Частота переменного тока |
| 50 Гц – 60 Гц (– 6 %/+ 5 %) | |||
Тип разъема |
| DC разъём (м) | |||
Потребляемая мощность | R &S®SZM75 | 10 Вт | |||
R &S®SZM90 | 10 Вт | ||||
R &S®SZM110 | 10 Вт | ||||
R &S®SZM140 | 6 Вт | ||||
R &S®SZM170 | 12 Вт | ||||
ДРУГИЕ АДАПТЕРЫ: | |||||
USB |
| универсальная последовательная шина (USB), тип B | |||
ЭМС: | |||||
Электромагнитная совместимость | ЕС: в соответствии с Директивой по электромагнитной совместимости 2014/30EC, Великобритания: в соответствии с Правилами электромагнитной совместимости 2016 г. (S.I. 2016/1091) | применяемые гармонизированные стандарты: · EN 61326-1 (промышленная среда) · EN 55011 (класс 1) | |||
МЕХАНИЧЕСКАЯ СТОЙКОСТЬ | |||||
Вибрация | синусоидальная | 5 Гц - 55 Гц, постоянная амплитуда 0,15 мм, 55 Гц - 150 Гц, 0,5 g пост., в соответствии с EN 60068-2-6 | |||
случайная | 8 Гц - 500 Гц, ускорение: 1,2 g RMS, в соответствии с EN 60068-2-64 | ||||
Шок |
| 40 g спектр удара, в соответствии с MIL-STD-810, метод 516, процедура I | |||
Ограничение использования опасных веществ в электрическом и электронном оборудовании | ЕС: в соответствии с Директивой RoHS 2011/65/EC, Великобритания: в соответствии с Правилами по электрическому и электронному оборудованию 2012 г. (S.I. 2012/3032) | применяемый гармонизированный стандарт: EN IEC 63000 | |||
УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ | |||||
Диапазон температур | указанный диапазон температур | от +18 °С до +28 °С | |||
с R&S®SZM -B75E/-B90E/-B110E | от +23 °С до +28 °С | ||||
диапазон рабочих температур | от +5 °С до +40 °С | ||||
диапазон температур хранения | от –40 °С до +70 °С | ||||
Операционная | допустимая высота | ||||
R &S®СЗМ | 3000 м над уровнем моря | ||||
источник питания | 2000 м над уровнем моря | ||||
РАЗМЕРЫ И ВЕС | |||||
Размеры шасси (Ш × В × Г) | без ножек и крепления на ножки, без TPA | 90 мм × 60 мм × 180 мм (3,54 дюйма × 2,36 дюйма × 7,09 дюйма) | |||
Полные размеры (Ш × В × Г) | с ножками и креплением на ножки, с волноводом | 130 мм × 73 мм × 195 мм (5,12 дюйма × 2,87 дюйма × 7,68 дюйма) | |||
Количество футов |
| 4 | |||
Высота ступни | настраиваемый пользователем | 12,1 мм - 18,1 мм (от 0,48 до 0,71 дюйма) | |||
Масса |
| 2 кг (5 фунтов) | |||
Вес при доставке |
| 5 кг (11 фунтов) | |||
ИНТЕРВАЛ КАЛИБРОВКИ | |||||
Рекомендуемый интервал калибровки | работа 40 ч/неделю в полном объеме определенные условия окружающей среды | 3 года | |||
