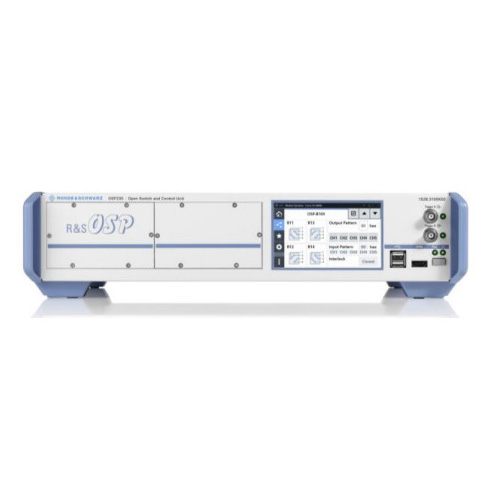

R&S® OSP230 Модульная открытая платформа коммутации и управления

Модульная концепция семейства R&S®OSP обеспечивает быструю настройку конфигураций контрольно-измерительного оборудования для применения на производстве, в лабораторных испытаниях и на этапе НИОКР. Возможность реализации сложных схем подключения с помощью единой платформы коммутации и управления составляет важнейшую основу для проведения надежных и повторяемых измерений, которые можно автоматизировать с экономичным выполнением текстовых последовательностей.

Компактность, безопасность и гибкость

Блоки R&S®OSP размещаются в компактном 19-дюймовом шкафу высотой в две или три единицы HU. Мощный центральный процессор и операционная система LINUX обеспечивают максимальную гибкость для управления модулями коммутации и управления и позволяют использовать внутренние и внешние интерфейсы. Модульные отсеки на задней и передней панели каждого блока можно объединить в один особенно широкий тройной или двойной модульный отсек для установки более крупных модулей с расширенным набором функций.

Высокоэффективные управляющие модули и релейные ВЧ-модули

• Универсальные электромеханические релейные ВЧ-модули с N реле (от 0 до 12,4 ГГц).
• Электромеханические релейные ВЧ-модули: 0–18 ГГц, 26,5 ГГц, 40 ГГц, 50 ГГц и 67 ГГц.
• Твердотельные модули (до 43,5 ГГц), цифровые модули ввода-вывода и мультиплексирования.
• Специальные системные модели облегчают реализацию испытаний на ЭМВ и прочих испытательных систем.
• Вспомогательные модули (например, ВЧ-аттенюаторы) можно легко комбинировать с релейными модулями для решения более сложных задач.

Расширяемые системные конфигурации

Все модели R&S®OSP можно через Ethernet подключать к локальной, корпоративной или глобальной сети в конфигурации ведущий–ведомый. Это позволяет расширять существующие системы R&S®OSP по мере появления новых потребностей.

Компактный дополнительный блок R&S®OSP-B200S2 можно использовать для дистанционного управления вместо объединения в сеть нескольких блоков R&S®OSP. Дополнительный блок приближает операции ВЧ-коммутации и управления к испытуемым устройствам или антеннам. Это помогает сократить количество требуемых длинных ВЧ-кабелей, что означает улучшение ВЧ-характеристик и снижение затрат.

Интуитивно понятное управление

Модели R&S®OSP поставляются со встроенным веб-интерфейсом для локального управления или дистанционного управления в окне веб-браузера на ПК или ноутбуке. При управлении в окне веб-браузера разрешение автоматически подстраивается под размер экрана используемого монитора.

Все модели R&S®OSP поддерживают управление с помощью клавиатуры, мыши и внешнего монитора HDMI™.

Управление маршрутом

• Состояния коммутации реле комбинируются в целях задания трактов, что упрощает управление и программирование сложных конфигураций разводки.
• Возможность копирования и вставки синтаксиса задаваемых вручную трактов в команды SCPI существенно упрощает программирование команд SCPI.

Функция запуска

Внешний запуск позволяет более точно управлять переключением и при этом выполнять его в 1 000 раз быстрее по сравнению с использованием твердотельных реле.

Основные особенности функции запуска

• Очень быстрое переключение модулей OSP с помощью твердотельных реле — до 1000 раз быстрее по сравнению с LAN.
• Аппаратно-управляемое переключение любых коммутационных элементов с помощью:
  • внешних измерительных приборов;
  • внешнего аппаратного обеспечения измерительной установки.
• Точное и воспроизводимое переключение в соответствии с сигналом запуска.
• Четыре различных типа запуска: простой, с переключением, последовательный и адресный.
• Запуск настраивается с помощью команд SCPI и сенсорного экрана.
• Ручной запуск для отладки без сигнала внешнего запуска.
• В графическом пользовательском интерфейсе отображается минимальный интервал запуска или максимальная частота запуска для данной конфигурации.
