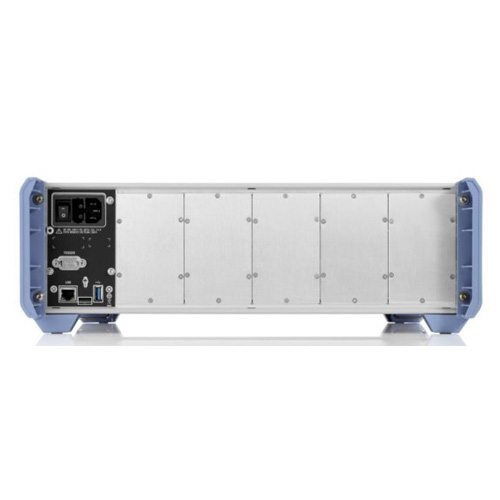

R&S® OSP320 Модульная открытая платформа коммутации и управления

Модульная концепция семейства R&S®OSP обеспечивает быструю настройку конфигураций контрольно-измерительного оборудования для применения на производстве, в лабораторных испытаниях и на этапе НИОКР. Возможность реализации сложных схем подключения с помощью единой платформы коммутации и управления является основой для надежных и повторяемых измерений, которые можно автоматизировать с экономичным выполнением текстовых последовательностей.

Компактность, безопасность и гибкость

Блоки R&S®OSP размещаются в компактном 19-дюймовом шкафу высотой 2 или 3 HU. Мощный центральный процессор и операционная система LINUX обеспечивают максимальную гибкость управления модулями коммутации и контроля и позволяют использовать внутренние и внешние интерфейсы. Модульные отсеки на задней и передней панели каждого блока можно объединить в широкий двойной или тройной модульный отсек для установки более крупных модулей с расширенным набором функций.

Модули коммутации и управления

• Высокоэффективные управляющие модули и релейные ВЧ-модули.
• Универсальные электромеханические релейные ВЧ-модули с реле типа N (от 0 до 12,4 ГГц).
• Электромеханические релейные ВЧ-модули: 0–18 ГГц, 26,5 ГГц, 40 ГГц,50 ГГц и 67 ГГц.
• Твердотельные модули (до 43,5 ГГц), цифровые модули ввода-вывода и мультиплексирования.
• Специальные системные модели облегчают реализацию испытаний на ЭМВ и других испытательных систем.
• Вспомогательные модули (например, ВЧ-аттенюаторы) легко комбинируются с релейными модулями для более сложных задач.

Расширяемые системные конфигурации

Все модели R&S®OSP можно подключать через Ethernet к локальной, корпоративной или глобальной сети в конфигурации ведущий–ведомый. Это позволяет расширять существующие системы по мере появления новых потребностей.

Компактный дополнительный блок R&S®OSP-B200S2 можно использовать для дистанционного управления вместо объединения в сеть нескольких блоков R&S®OSP. Он приближает операции ВЧ-коммутации и управления к испытуемым устройствам или антеннам, сокращая длину ВЧ-кабелей, улучшая ВЧ-характеристики и снижая затраты.

Интуитивно понятное управление

Модели R&S®OSP поставляются со встроенным веб-интерфейсом для локального или дистанционного управления в окне веб-браузера на ПК или ноутбуке. Разрешение автоматически подстраивается под размер экрана используемого монитора. Также поддерживается управление с помощью клавиатуры, мыши и внешнего монитора HDMI™.

Управление маршрутом

• Состояния коммутации реле комбинируются для задания трактов, что упрощает управление и программирование сложных конфигураций разводки.
• Копирование и вставка синтаксиса вручную задаваемых трактов в команды SCPI существенно упрощает программирование.

Функция запуска

Внешний запуск позволяет более точно управлять переключением и выполнять его до 1000 раз быстрее по сравнению с управлением по LAN (в зависимости от конфигурации). Запуск настраивается командами SCPI и через сенсорный экран; для отладки доступен ручной запуск без сигнала внешнего запуска.

Основные особенности функции запуска

• Очень быстрое переключение модулей OSP с помощью твердотельных реле — до 1000× быстрее по сравнению с LAN.
• Аппаратно-управляемое переключение любых коммутационных элементов с помощью:
  • внешних измерительных приборов;
  • внешнего аппаратного обеспечения измерительной установки.
• Точное и воспроизводимое переключение в соответствии с сигналом запуска.
• Четыре типа запуска: простой, с переключением, последовательный, адресный.
• В графическом интерфейсе отображается минимальный интервал запуска или максимальная частота запуска для текущей конфигурации.
