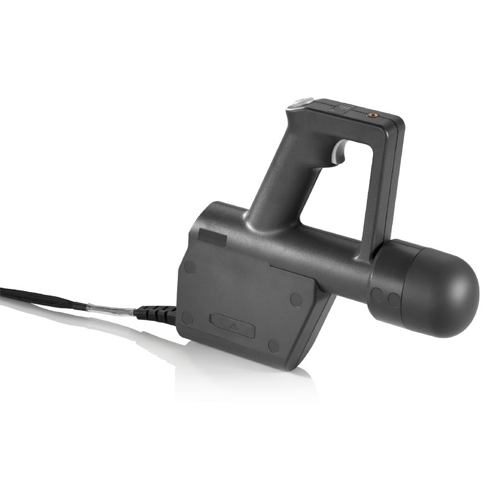

R&S® HE800-DC30 портативная направленная антенна с понижающим преобразователем 18 ГГц - 33 ГГц
R&S® HE800-DC30 (артикул 4115.6006.03) — портативная направленная антенна Rohde & Schwarz с интегрированным понижающим преобразователем, работающая в диапазоне от 18 ГГц до 33 ГГц. Модель предназначена для локализации передатчиков и источников помех и позволяет определять пеленг путем ручного наведения на максимум сигнала. При совместной работе с приемником R&S® PR200 антенна расширяет его частотный диапазон до 33 ГГц, а управление преобразователем полностью выполняется через PR200.
Инновационная конструкция R&S® HE800-DC30
R&S® HE800-DC30 сочетает компактность и малый вес благодаря современным материалам и продуманной конструкции. Встроенные GNSS-приемник и электронный компас обеспечивают точные данные о положении и направлении. Для удобства предусмотрены резьба под штатив и адаптер для крепления смартфона или планшета.
Широкий частотный диапазон 18 ГГц – 33 ГГц
Диапазон от 18 ГГц до 33 ГГц делает R&S® HE800-DC30 удобным инструментом для работы с высокочастотными сигналами. Встроенный понижающий преобразователь расширяет возможности R&S® PR200, обеспечивая эффективное обнаружение и мониторинг источников в СВЧ-диапазоне.
Высокая точность направленности
Рупорная СВЧ-антенна R&S® HE800-DC30 имеет четкую диаграмму направленности, что помогает точно определять направление на источник сигнала. В отражающей среде рекомендуется выполнять измерения с нескольких позиций для повышения точности пеленгации.
Гибкость и динамический диапазон
Переключаемый малошумящий усилитель ( LNA) обеспечивает высокую чувствительность в активном режиме и широкий динамический диапазон в пассивном. Это делает R&S® HE800-DC30 универсальной для задач от поиска слабых сигналов до работы рядом с мощными передатчиками.
Эргономика и удобство
Небольшой вес и эргономичная конструкция R&S® HE800-DC30 снижают утомляемость оператора при длительных измерениях. Кнопка триггера позволяет оперативно запускать приемник, а сменный кабельный комплект упрощает подключение к R&S® PR200 и повышает удобство полевых работ.
Доступные расширения и опции R&S® HE800-DC30
- R&S® HE800-DC30 / 4115.6006.03 — ручная направленная антенна с понижающим преобразователем.
Рекомендуемые аксессуары
- R&S® HE800Z1 / 4115.7660.02 — транспортный кейс для R&S® HE800.
- R&S® HE400Z4 / 4104.9109.02 — штатив для семейства антенн R&S® HE400.
СПЕЦИФИКАЦИЯ | ||
| Диапазон частот | 18 ГГц до 33 ГГц | |
| Номинальный входной импеданс | 50 Ом | |
| Выходной ВСВР (комплект кабеля включён) | < 3.0 : < 2.0 (тип.) | |
| Поляризация | Линейная | |
| Усиление | См. диаграмму | |
| Выходная мощность IP3 | 0 дБм (тип.) | |
| Выходная мощность 1 дБ CP | -15 дБм (тип.) | |
| Входная мощность 1 дБ CP | Режим байпас: 145 dB(μV/m) (тип.) Режим LNA: 125 dB(μV/m) (тип.) | |
| MTBF | 250,000 ч | |
| Разъём | RF выход | SnapN папа |
| Рабочий температурный диапазон | -10°C до +55°C | |
| Габаритные размеры | Д × Ш × В: | примерно 293 × 252 × 70 мм (11.54 дюйма × 9.92 дюйма × 2.76 дюйма) |
| Вес | Примерно 1.2 кг (2.65 фунта) | |
