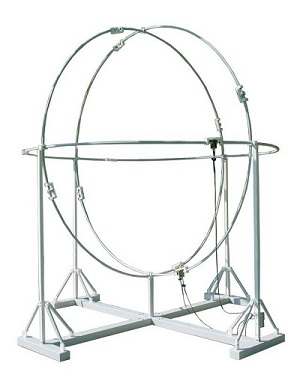

Schwarzbeck HXYZ 9170 3м - рамочная трехкоординатная антенна
HXYZ 9170 3м – это трехкоординатная рамочная антенная система для измерения тока в контуре, вызванного магнитными полями.
Данная антенна применяется для измерения излучаемых помех оборудования в диапазоне 9 кГц – 30 МГц, согласно EN 55015/CISPR 15.
ЭВТ размещается в середине антенной системы с минимальным разъединением 0,3 м. Кабели ЭВТ должны выходить из контурной антенной системы через один октант с минимальным расстоянием 0,4 м до любого кольца антенны.
Показания напряжения приемника в дБµВ должны быть уменьшены на относительную чувствительность трехкоординатной рамочной антенны (HXYZ 9170 3м) для получения индуцированных токов, называемых петлевой антенной 2 м.
| Технические параметры | |
| Тип | рамочная антенная система (LAS), трехмерная большая рамочная антенна |
| Диапазон частот | 9 кГц - 100 МГц |
| Диаметр рамочной антенны | 3 м |
| Окружность петли | 9,43 м |
| Коэффициент валидации | 79...100 дБОм |
| Минимальное дистанционирование EuT-кольцо | 0,3 м |
| Максимальные размеры петли | 2,4 м x 2,4 м x 2,4 м |
| Номинальное преобразование трансформатора тока | 1:1 (0 дБ) |
| Импеданс перехода тока трансформатора | 1,2 +/- 0,2 Ом |
| Индуктивность на единицу длины | 0.92 µH/м |
| Высота горизонтальной петли | 2,05 м |
| Коаксиальный кабель с двойной защитной оплеткой | RG 223/U |
| Коаксиальный соединитель | BNC |
| Последовательное сопротивление ферритового абсорбера | > 300 Ом @ 10 МГц |
| Габариты антенны HXYZ 9170 3м | 3,2 м x 3,2 м x 3,6 м |
| Вес трехкоординатной рамочной антенны | 67 кг |
| Стандарты | EN 55015/CISPR 15 |
