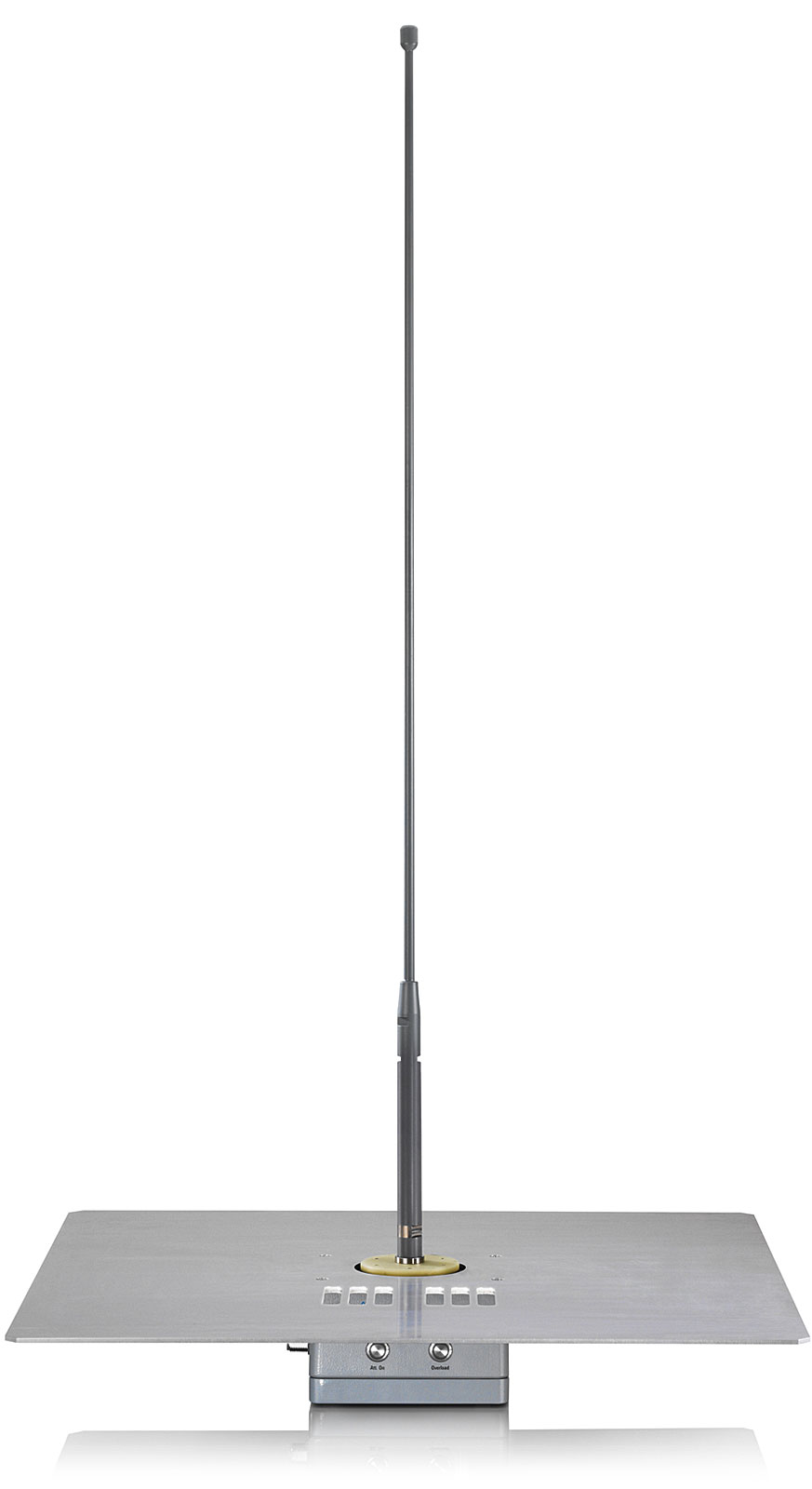

Активная стержневая антенна R&S®HFH2-Z6E
Широкополосная активная стержневая антенна для измерения составляющих напряженности электрического поля.
Ключевые факты:
- Широкий диапазон частот.
- Высокая чувствительность.
- Широкий динамический диапазон.
- Встроенное предупреждение о перегрузке.
- Базовый блок R&S®IN600 для питания по коаксиальному кабелю.
Активная стержневая антенна R&S®HFH2-Z6E используется для измерения напряженности электрического поля в диапазонах частот НЧ, СЧ и ВЧ. Может использоваться для измерений ЭМП в соответствии с различными стандартами (то есть CISPR, MIL, FCC, ANSI, ETSI). Характеризуется очень высокой чувствительностью и коэффициентом усиления антенны, почти не зависящим от частоты.
В средах с сильными полями для уменьшения искажений может включаться аттенюатор. Встроенный ВЧ-детектор с пороговой схемой сигнализирует о перегрузке антенны. Поставляются взаимозаменяемые стержневые удлинители для конечной длины 100 см (CISPR 25) и 104 см (MIL-STD-461). Питание на антенну подается по коаксиальному кабелю с помощью дополнительного базового блока питания постоянного тока R&S®IN600. Калибровочный адаптер R&S HFH2-Z10 представляет собой дополнительный модуль для реализации метода эквивалентной емкостной замены (ECSM) применительно к активной стержневой антенне в соответствии с MIL-STD-461G.
| Технические параметры | ||
Диапазон частот |
| От 8,3 кГц до 30 МГц |
Поляризация |
| линейная/вертикальная |
Номинальный импеданс |
| 50 ? |
Антенный разъем |
| Розетка N-типа |
Коэффициент усиления антенны в нормальном режиме | От 8,3 до 20 кГц | 10 дБ/м (± 2 дБ) |
| >От 20 кГц до 30 МГц | 10 дБ/м (± 1,5 дБ) |
Коэффициент усиления антенны в режиме ослабления | От 8,3 до 20 кГц | 20 дБ/м (± 2 дБ) |
| >От 20 кГц до 30 МГц | 20 дБ/м (± 1,5 дБ) |
Габариты | Основание | прибл. 600 x 600 x 100 мм |
| Высота стержня | прибл. 1040 мм |
Масса |
| прибл. 6,5 кг |
