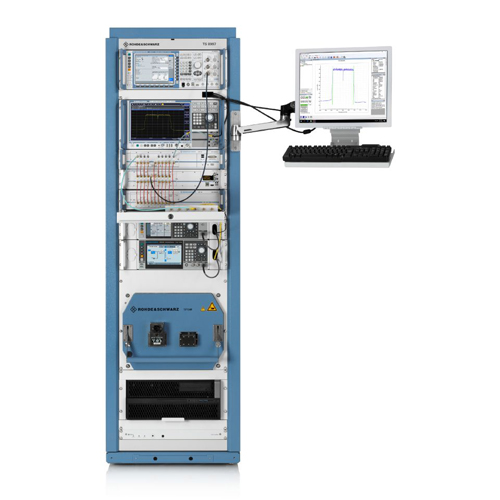

R&S® TS8997 система измерений беспроводных устройств
R&S®TS8997 от Rohde & Schwarz — это система для тестирования беспроводных устройств, обеспечивающая соответствие стандартам ETSI EN 300328 (2.4 ГГц), ETSI EN 301893 (5 ГГц) и FCC Part 15.247/15.407. Решение предназначено для автоматизации сертификационных испытаний и подходит для проверки устройств WLAN, Bluetooth® и других технологий в промышленных, научных и медицинских диапазонах.
Система построена на базе модуля R&S®OSP-B157 с частотным диапазоном до 8 ГГц (калибровка для 2.4 и 5 ГГц) и поддержкой до 4 антенных портов для устройств MIMO. Модуль обеспечивает измерения мощности, коммутацию ВЧ-сигналов и интеграцию с анализаторами спектра, например R&S®FSV30. Управление выполняется через платформу R&S®EMC32 с опциями K97x, что обеспечивает автоматизацию и гибкость тестирования.
Почему выбирают R&S®TS8997
- Соответствие стандартам: поддержка ETSI EN 300328, ETSI EN 301893 и FCC Part 15 для сертификации устройств 2.4/5 ГГц.
- Высокая точность: измерение мощности с точностью < 0.5 дБ и поддержка широкополосных сигналов до 300 МГц.
- Гибкость: испытания через RF-кабели или антенные соединители для устройств с разъемами и без разъемов.
- Автоматизация: платформа R&S®EMC32 сокращает время сертификации.
- Поддержка MIMO: одновременные измерения на 4 портах для современных технологий.
Какие технологии тестирует R&S®TS8997
Система предназначена для широкополосных устройств в диапазонах 2.4 ГГц и 5 ГГц, включая:
- WLAN (IEEE 802.11a/b/g/n/ac)
- Bluetooth®
- Беспроводная передача видео
- Радиоуправление
Автоматизация испытаний и формирование отчетов делают TS8997 удобным решением для разработчиков и сертификационных лабораторий.
Тестовые сценарии для сертификации
R&S®TS8997 покрывает испытания по ETSI EN 300328 (2.4 ГГц) и ETSI EN 301893 (5 ГГц), включая:
- Выходная мощность и спектральная плотность
- Адаптивность и частотное скачкообразование
- Занимаемая полоса и нежелательные излучения
- Блокировка приемника и DFS (5 ГГц)
Поддержка FCC Part 15.247 и 15.407 обеспечивает соответствие требованиям США.
Конфигурации R&S®TS8997
- R&S®TS8997 / 1520.9004.02: диапазон 30 МГц – 18 ГГц
- R&S®TS8997 / 1520.9004.03: диапазон 30 МГц – 30 ГГц
Аксессуары и опции
- R&S®TS97-KO: куплер для измерений мощности
- R&S®EMC32-K973: тесты DFS для 5 ГГц
RF СПЕЦИФИКАЦИИ | ||
Диапазон частот | все системы | 30 МГц до 30 ГГц |
Диапазон частот R&S®OSP-B157 | RF пути | 30 МГц до 18 ГГц |
RF пути с комбинатором/связывателем | 0.5 ГГц до 18 ГГц | |
измерение мощности | 0.5 ГГц до 8 ГГц, калибровано для диапазонов 2.4 ГГц и 5 ГГц | |
Количество антенных портов DUT | 1 до 4 | |
Максимальная входная мощность R&S®OSP-B157 | без ослабления | 12 дБм |
с ослаблением 10 дБ (включено) | 22 дБм | |
с ослаблением 20 дБ (опционально) | 32 дБм | |
Точность измерений для измерителя мощности / R&S®OSP-B157 | измерение мощности | < 0.5 дБ |
КСВР | < 1.3 | |
точность частотной характеристики при 23°C | < 0.3 дБ | |
ошибка измерения из-за модуляции | < 0.3 дБ | |
ошибка измерения из-за линейности | 0.1 дБ + 0.005 дБ/дБ | |
разрешение | 0.01 дБ | |
ошибка измерения из-за температуры | < 0.5 дБ | |
Точность измерений для анализатора спектра | измерение спектра | ± 2 дБ, тип. 1 дБ |
измерение времени в режиме нулевого спана (зависит от настроек анализатора) | неопределенность = (точки сканирования - 1) | |
частота дискретизации на канал | 1 Мвыб/с, макс. 1.25 Мвыб/с | |
измерение блокировки | ± 2 дБ, тип. 1 дБ | |
макс. продолжительность измерения | макс. 32 с при 1 Мвыб/с | |
полоса пропускания сигнала | мин. 300 МГц | |
ОБЩИЕ ДАННЫЕ | ||
Диапазон рабочих температур | все системы и R&S®OSP-B157 | +5°C до +40°C |
Потребление мощности | макс. 580 Вт | |
Размеры | Ш x В x Г | 610 мм x 770 мм x 650 мм (24.02 дюйма x 30.31 дюйма x 25.59 дюйма) |
Вес | 35 кг (77.16 фунта) | |
