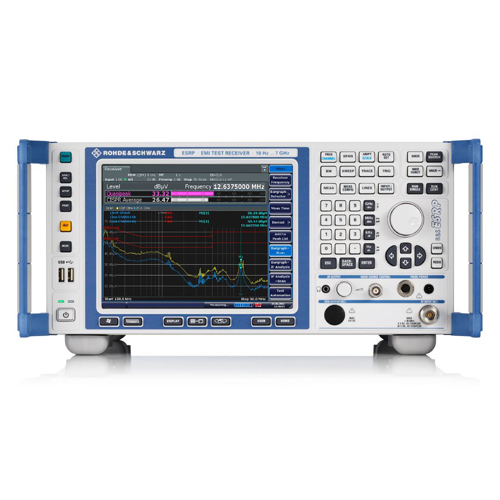

R&S® ESRP7 приемник для тестирования ЭМП от 9 кГц до 7 ГГц
R&S®ESRP — тестовый приемник ЭМП предназначен для диагностических измерений на этапе разработки и для предварительных аттестационных испытаний, подготавливающих изделия к финальным сертификационным тестам. Прибор измеряет электромагнитные помехи в диапазоне от 10 Гц до 7 ГГц и поддерживает два режима измерений: традиционное пошаговое частотное сканирование и сканирование во временной области на основе БПФ, которое существенно ускоряет выполнение тестов. Дополнительно R&S®ESRP может работать как полнофункциональный анализатор спектра и сигналов для лабораторных задач. Сенсорный экран и логичная структура меню обеспечивают удобное управление во всех режимах.
Ключевые особенности серии R&S®ESRP
- Измерительный приемник ЭМП и анализатор спектра/сигналов в одном устройстве
- Взвешивающие детекторы: PK+, QPK и CISPR, а также среднеквадратическое усреднение (CISPR 16-1-1)
- Полосы разрешения в соответствии с CISPR 16-1-1 и MIL-STD
- Преселектор и предусилитель
- Сканирование во временной области на основе БПФ
Усовершенствованные измерения для предварительных аттестационных испытаний
- Детекторы по CISPR 16-1-1: квазипиковый, усреднение по CISPR, среднеквадратическое усреднение
- Полоса пропускания 6 дБ по CISPR 16-1-1: 200 Гц, 9 кГц, 120 кГц и 1 МГц
- Полоса пропускания 6 дБ по MIL-STD-461 и DO-160: 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц и 1 МГц
- Соответствующие стандартам результаты для импульсов с частотой повторения от 10 Гц и выше
Сканирование во временной области на основе БПФ
- Заметное повышение скорости измерений по сравнению с традиционными методами
- Надежное выявление перемежающихся узкополосных помех и изолированных импульсов (при увеличении времени измерений)
Функции анализа, измерений и автоматизации
- Автоматизированные последовательности испытаний: предварительное измерение, обработка данных и заключительное измерение
- Одновременное отображение до шести кривых и четырех гистограмм
- Преднастроенные коэффициенты антенны и пользовательские наборы преобразователей
- Библиотека предельных линий ЭМП для промышленных стандартов с удобным редактором
- Дистанционное управление измерениями и программы автоматического тестирования ЭМП с помощью ПО R&S®ELEKTRA
- Анализ IF и расширенные функции анализа для лабораторных применений
- Следящий генератор
Удобное управление
- Сенсорный интерфейс пользователя с функциями повторения и отмены
- Таблица прямого сканирования
- Встроенная интерактивная справочная система
- Сохранение результатов и настроек прибора на внутреннем или внешнем носителе
- Съемный HDD или SSD для обеспечения конфиденциальности данных
- Дистанционное управление через GPIB или локальную сеть
- Драйверы для LabView, LabWindows/CVI, VXI Plug & Play
- Бесплатные обновления встроенного ПО — синхронно с выходом новых разработок
Оптимален для мобильного применения
- Надежная компактная конструкция с дополнительным укрепленным корпусом (R&S®FSV-B1)
- Питание постоянным током для работы на объекте (R&S®FSV-B30) и внешний аккумулятор (R&S®FSV-B32)
- Съемный твердотельный накопитель (SSD) для условий с высокой вибрационной и ударной нагрузкой (R&S®ESRP-B18)
Доступные базовые конфигурации и опции R&S®ESRP
- R&S®ESRP3 / 1316.4500.03 — Приемник испытаний ЭМС
- R&S®ESRP7 / 1316.4500.07 — Приемник испытаний ЭМС
ПОСТАВЛЯЕМЫЕ АКСЕССУАРЫ
- Кабель питания
- Кабель питания зонда
- Руководство по быстрому запуску
ОПЦИИ
- R&S®FSV-B1 / 1310.9500.02 — Усиленный корпус
- R&S®ESRP-B2 / 1316.4700.02 — Предвыборка и предварительный усилитель
- R&S®FSV-B4 / 1310.9522.02 — Опорная частота OCXO
- R&S®FSV-B4 / 1310.9522.03 — Расширенная стабильность частоты OCXO
- R&S®ESR-B10 / 1310.9551.03 — Контроль внешнего генератора
- R&S®FSV-B9 / 1310.9545.02 — Трековый генератор (100 кГц до 7 ГГц)
- R&S®ESRP-B18 / 1316.3555.16 — Твердотельный накопитель (съемный жесткий диск)
- R&S®ESRP-B19 / 1316.3561.16 — Запасной жесткий диск (съемный жесткий диск)
- R&S®FSV-B22 / 1310.9600.02 — РФ предварительный усилитель (100 кГц до 7 ГГц)
- R&S®ESRP-B29 / 1316.4880.02 — Расширение частоты 10 Гц и MIL полосы пропускания
- R&S®FSV-B30 / 1329.0243.02 — Блок питания постоянного тока для 12 В/24 В
- R&S®FSV-B32 / 1321.3750.04 — Аккумуляторная батарея литий-ионная, требует R&S®FSV-B1, R&S®FSV-B30 и R&S®FSV-B34
- R&S®FSV-B34 / 1321.3950.02 — Зарядное устройство для литий-ионной батареи
ПРОШИВКА/ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
- R&S®ESRP-K53 / 1316.4639.02 — Сканирование во временной области
- R&S®ESRP-K56 / 1316.4897.02 — Анализ ИФ
ОБНОВЛЕНИЯ
- R&S®ESRP-U1 / 1321.3614.10 — Обновление Windows 10 для R&S®ESRP с FMR9
- R&S®ESRP-U1 / 1321.3614.11 — Обновление Windows 10 для R&S®ESRP с FMR9
РЕКОМЕНДУЕМЫЕ ДОПОЛНЕНИЯ
- 0708.9010.00 — Наушники
- R&S®PCK / 0292.2013.10 — Кабель шины IEC/IEEE, длина: 1 м
- R&S®PCK / 0292.2013.20 — Кабель шины IEC/IEEE, длина: 2 м
- R&S®ZZA-478 / 1096.3248.00 — Адаптер для установки в стойку 19"
- Подкладки для согласования, 50/75 Ω
- R&S®RAM / 0358.5414.02 — Подкладка для согласования, 50/75 Ω, L-образная, согласование с обоих концов
- R&S®RAZ / 0358.5714.02 — Подкладка для согласования, 50/75 Ω, последовательный резистор, 25 Ω, согласование с одним концом
МОСТЫ SWR, 50 Ω
- R&S®ZRB2 / 0373.9017.5x — Мост SWR, 50 Ω, 5 МГц до 3 ГГц
- R&S®ZRC / 1039.9492.5x — Мост SWR, 50 Ω, 40 кГц до 4 ГГц
АТТЕНЮАТОРЫ ВЫСОКОЙ МОЩНОСТИ
- R&S®RBU100 / 1073.8495.xx — Аттенюатор высокой мощности, 100 Вт, 3/6/10/20/30 дБ, 1 ГГц
- R&S®RBU50 / 1073.8695.xx — Аттенюатор высокой мощности, 50 Вт, 3/6/10/20/30 дБ, 2 ГГц
- R&S®RDL50 / 1035.1700.52 — Аттенюатор высокой мощности, 50 Вт, 20 дБ, 6 ГГц
СОЕДИНИТЕЛИ
- 1065.9480.00 — Кабель питания зонда, 3 контакта
БЛОКИРОВКА ПОСТОЯННОГО ТОКА
- R&S®FSE-Z4 / 1084.7443.02 — Блокировка постоянного тока, 10 кГц до 18 ГГц (тип N)
КРАТКАЯ СПЕЦИФИКАЦИЯ | ||
Режимы работы | Приемник испытаний ЭМС | |
Анализатор спектра | ||
Диапазон частот | R&S®ESRP3 | |
Переменное соединение | 10 МГц до 3,6 ГГц | |
Постоянное соединение | 9 кГц до 3,6 ГГц | |
R&S®ESRP7 | ||
Переменное соединение | 10 МГц 7 ГГц | |
Постоянное соединение | 9 кГц to 7 ГГц | |
С опцией R&S®ESRP-B29, постоянное соединение | 10 Гц до максимальной частоты | |
Разрешение по частоте | Режим приемника | 0.1 Гц |
Режим анализатора | 0.01 Гц | |
ВНУТРЕННЯЯ ОПОРНАЯ ЧАСТОТА | ||
Точность | ±((время с последней настройки × коэффициент старения) +температурный дрейф + точность калибровки) | |
Устаревание за год | Стандарт | ±1 × 10–6 |
С опцией R&S®FSV-B4 | ±1 × 10–7 | |
Температурный дрейф (+5 °C до +45 °C) | Стандарт | ±1 × 10–6 |
С опцией R&S®FSV-B4, модель .02 | ±1 × 10–7 | |
С опцией R&S®FSV-B4, модель .03 | ±1 × 10–8 | |
Максимальная начальная точность калибровки | Стандарт | ±5 × 10–7 |
С опцией R&S®FSV-B4 | ±5 × 10–8 | |
ОТОБРАЖЕНИЕ ЧАСТОТЫ (РЕЖИМ АНАЛИЗАТОРА) | ||
Разрешение маркера | 1 Гц | |
Неопределенность | ±(частота маркера × точность эталонной частоты +10 % × полоса пропускания разрешения + ½ (диапазон/(точки прогонки – 1)) + 1 Гц) | |
Количество точек прогонки (трасс) | значение по умолчанию | 691 |
диапазон | ||
анализатор спектра | 101 до 32 001 | |
измерение ЭМС: | 101 до 200 001 | |
Шаг настройки частоты маркера | Шаг маркера = точки прогонки | диапазон / (точки прогонки – 1) |
Шаг маркера = стандарт | диапазон / (точки прогонки по умолчанию – 1) | |
Разрешение частотомера | 0.001 Гц | |
±(частота × точность эталонной частоты + ½ (последняя цифра)) | ||
Точность подсчета | 0 Гц, 10 Гц до максимальной частоты | |
0.1 Гц | ||
Диапазон отображения для оси частоты | ±0.1 % | |
СКАНИРОВАНИЕ ПРИЕМНИКА | ||
Сканирование | сканирование с максимум 10 поддиапазонами с различными настройками | |
Режимы сканирования | нормальное, сканирование во временной области | |
Время измерения Количество точек трассы | Нормальное сканирование, по частоте | 50 µs до 100 s |
сканирование во временной области, по поддиапазону | 50 µs до 100 s | |
Шаг частоты | до 4 000 000 | |
Время измерения | Нормальное сканирование | мин. 1 Гц |
Сканирование во временной области | 0,25 × полоса пропускания разрешения | |
СКАНИРОВАНИЕ ВО ВРЕМЕННОЙ ОБЛАСТИ | ||
Частотный сегмент, обрабатываемый параллельно | RBW = 200 Гц | 0.66 MГц |
RBW = 9 кГц | 30 MГц | |
RBW = 120 кГц | 24.6 MГц | |
RBW = 1 MГц | 25.6 MГц | |
Коэффициент перекрытия FFT | ³ 93 % | |
АНАЛИЗАТОР СПЕКТРА | ||
Диапазон времени прогонки | диапазон = 0 Гц | 1 µs до 16 000 s |
диапазон ≥ 10 Гц, сканируемый | 1 ms до 16 000 s | |
диапазон ≥ 10 Гц, FFT | 7 µs до 16 000 s | |
Точность времени прогонки | диапазон = 0 Гц | ±0.1 % (ном.) |
диапазон ≥ 10 Гц, сканируемый | ±3 % (ном.) | |
ЧИСТОТА СПЕКТРА | ||
Фазовый шум SSB | frequency = 500 MГц, carrier offset | |
100 Гц | < –84 дБн (1 Гц) | |
1 кГц | < –101 дБн (1 Гц) | |
10 кГц | < –106 дБн (1 Гц) | |
100 кГц | < –115 дБн (1 Гц) | |
1 MГц | < –134 дБн (1 Гц) | |
10 MГц | < –150 дБн (1 Гц) (ном.) | |
Остаточный фм | Частота = 500 МГц, полоса разрешения (RBW) = 1 кГц, | < 3 Гц (ном.) |
ОСНОВНЫЕ ПАРАМЕТРЫ | ||
Дисплей | Цветной дисплей LC TFT 21 см (8.4") | |
Разрешение | 800 × 600 пикселей (разрешение SVGA) | |
Уровень отказов пикселей | < 1 × 10–5 | |
ХРАНЕНИЕ ДАННЫХ | ||
Внутренний | Стандартный | Жесткий диск ≥ 40 ГБ |
с опцией R&S®ESRP-B18 | Твердотельный диск ≥ 8 ГБ | |
Внешний | Поддерживает устройства памяти, совместимые с USB 2.0 | |
ТЕМПЕРАТУРА | ||
Температура | Рабочий диапазон температур | +5 °C до +40 °C |
Допустимый диапазон температур | 0 °C до +50 °C | |
Диапазон температур хранения | –40 °C до +70 °C | |
Климатическая нагрузка | +40 °C при 90 % относительной влажности, | |
МЕХАНИЧЕСКАЯ УСТОЙЧИВОСТЬ | ||
Вибрация | Синусоидальная | 5 Гц до 150 Гц, макс. 2 g при 55 Гц; |
Случайная | 10 Гц до 130 Гц, ускорение 1,2 g (среднеквадратичное значение), в соответствии с EN 60068-2-64 | |
Удар | Спектр удара 40 g, | |
ЭМС | В соответствии с Директивой ЭМС 2004/108/EC, включая: IEC/EN 61326-1 12, 13 IEC/EN 61326-2-1 CISPR 11/EN 55011 IEC/EN 61000-3-2 IEC/EN 61000-3-3 | |
Рекомендуемый интервал калибровки | 1 год | |
ЭЛЕКТРОПИТАНИЕ | ||
Диапазон входного напряжения переменного тока |
| 100 В до 240 В, ±10 % (ном.) |
Частота переменного тока | 50 Гц до 400 Гц, +10 %/–6 % (ном.) | |
Максимальный входной ток | 3 А (100 В) до 1.25 А (240 В) (ном.) | |
Потребляемая мощность | 100 Вт, макс. 180 Вт со всеми опциями (изм.) | |
Безопасность | В соответствии с IEC 61010-1, EN 61010-1, CAN/CSA-C22.2 No. 61010-1-04, | |
Маркировка теста | VDE-GS, CCSAUS | |
ГАБАРИТЫ И ВЕС | ||
Габариты (ном.) | Ш × В × Г | 412 мм × 197 мм × 417 мм |
Масса без опций (ном.) | 9.5 кг (20.94 фунта) | |
