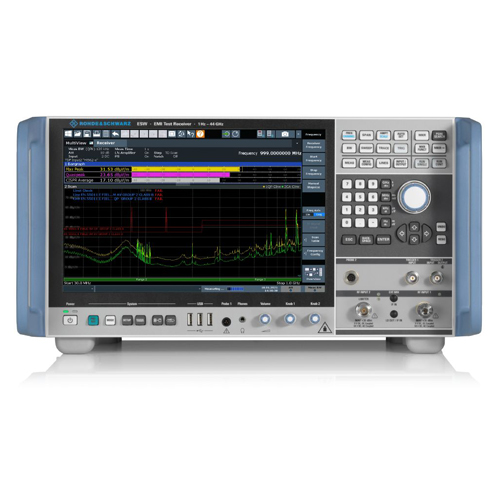

R&S® ESW26 приемник для тестирования ЭМП от 1 Гц до 26.5 ГГц
R&S®ESW — тестовый приемник ЭМП с отличными ВЧ-характеристиками, большим динамическим диапазоном и высокой точностью измерений оптимален для быстрых и надежных сертификационных испытаний. Прибор соответствует самым строгим требованиям стандартов CISPR, EN, MIL-STD-461, DO-160 и FCC. Сканирование во временной области на основе БПФ позволяет практически мгновенно фиксировать и взвешивать спектры помех, а анализ спектра в реальном масштабе времени со спектрограммой обеспечивает детальный разбор даже кратчайших помеховых сигналов. Режим MultiView выводит результаты нескольких рабочих режимов одновременно, повышая эффективность измерений.
Ключевые особенности серии R&S®ESW
- Диапазоны частот от 1 Гц до 8, 26,5 или 44 ГГц
- Соответствие стандартам CISPR 16-1-1, ANSI C63.2, MIL-STD-461 и FCC
- Самый широкий динамический диапазон и высокая точность
- Сверхбыстрые измерения благодаря сканированию во временной области на основе БПФ
- Анализ спектра в реальном масштабе времени при полосе пропускания 80 МГц (опция)
- Испытания на соответствие стандартам
Испытания на соответствие стандартам
Приемник R&S®ESW соответствует требованиям CISPR 16-1-1, ANSI C63.2, MIL-STD-461 и FCC, оснащен всеми необходимыми детекторами и поддерживает требуемые полосы пропускания. Предварительно сконфигурированные предельные линии и автоматизация тестирования делают прибор удобным инструментом для испытаний ЭМП по применимым стандартам.
Превосходные ВЧ характеристики
В R&S®ESW предусмотрен сенсорный экран 12,1", обеспечивающий интуитивно понятную эксплуатацию. Дополнительно доступны две настраиваемые пользователем ручки, которым можно назначить функции, например полоса разрешения, ослабление ВЧ или время измерений.
Высокая скорость сканирования
В задачах ЭМП скорость часто является ключевым фактором. R&S®ESW поддерживает сверхбыстрое сканирование во временной области на основе БПФ, которое на порядки быстрее традиционного пошагового метода. Диапазоны CISPR сканируются за миллисекунды, а кондуктивные помехи до 30 МГц измеряются в одном сегменте в реальном масштабе времени. Дополнительный режим быстрой тактической системы передачи данных (TDS) обеспечивает при предварительном тестировании еще более высокие скорости измерений.
Измерения в реальном масштабе времени
R&S®ESW выполняет непрерывный захват сигналов в реальном масштабе времени с полосой пропускания до 80 МГц без разрывов. Даже самые короткие импульсы обрабатываются и отображаются на запомненном спектре и спектрограмме, что позволяет выявлять сигналы, которые могли бы остаться скрытыми. Опция анализа спектра в реальном масштабе времени облегчает распознавание случайных, импульсных и дрейфующих сигналов.
Доступные базовые конфигурации и опции R&S®ESW
- R&S®ESW8 / 1328.4100.09 — EMI тестовый приемник, 1 Гц до 8 ГГц
- R&S®ESW26 / 1328.4100.27 — EMI тестовый приемник, 1 Гц до 26.5 ГГц
- R&S®ESW44 / 1328.4100.45 — EMI тестовый приемник, 1 Гц до 44 ГГц
ПОСТАВЛЯЕМЫЕ АКСЕССУАРЫ
- Сетевой кабель
- Руководство по быстрому запуску
- R&S®ESW26: адаптер 3.5 мм APC3.5-совместимый, разъем "мама-мама"
- R&S®ESW44: адаптер 2.92 мм, разъем "мама-мама"
ДОСТУПНЫЕ ОПЦИИ
ОБОЗНАЧЧЕНИЕ | ПАРТ НОМЕР | ДОПОЛНИТЕЛЬНО УСТАНАВЛИВАЕМЫЙ | ПРИМЕЧАНИЯ |
Точная частотная ссылка OCXO | R&S®ESW-B4 / 1328.5012.02 | да | может быть установлено пользователем |
Разрешающая полоса до 40 МГц | R&S®ESW-B8E / 1345.0167.02 | да | для R&S®ESW8, R&S®ESW26, R&S®ESW44, |
Разрешающая полоса до 80 МГц (аппаратная опция) | R&S®ESW-B8 / 1325.1474.26 | нет | для R&S®ESW8, |
Разрешающая полоса до 80 МГц (аппаратная опция) | R&S®ESW-B8 / 1325.1474.02 | нет | для R&S®ESW44, требуется экспортная лицензия |
Управление внешним генератором | R&S®ESW-B10 / 1328.5006.02 | да | свяжитесь с сервисным центром |
Запасной твердотельный накопитель (съемный жесткий диск) | R&S®ESW-B18 / 1328.4997.21 | да | может быть установлено пользователем |
Подключения LO/IF для внешних смесителей | R&S®ESW-B21 / 1331.6945.26 | да | для R&S®ESW26, свяжитесь с сервисным центром |
Подключения LO/IF для внешних смесителей | R&S®ESW-B21 / 1331.6945.44 | да | для R&S®ESW44, свяжитесь с сервисным центром |
Малошумящий усилитель, 150 кГц до 8 ГГц | R&S®ESW-B24 / 1328.4980.08 | да | для R&S®ESW8, свяжитесь с сервисным центром |
Малошумящий усилитель, 150 кГц до 26,5 ГГц | R&S®ESW-B24 / 1328.4980.26 | да | для R&S®ESW26, |
Малошумящий усилитель, 150 кГц до 44 ГГц | R&S®ESW-B24 / 1328.4980.44 | да | для R&S®ESW44, |
Защита от записи USB накопителей | R&S®FSW-B33 / 1313.3602.02 | нет | предустановлено на заводе |
Полоса FFT 350 МГц, полоса реального времени: 170 МГц (аппаратная опция) | R&S®ESW-B350 / 1345.0438.02 | да | свяжитесь с сервисным центром |
Полоса FFT и полоса реального времени 350 МГц (аппаратная опция) | R&S®ESW-B350R / 1351.1184.02 | да | свяжитесь с сервисным центром, требуется экспортная лицензия |
Полоса FFT 970 МГц, полоса реального времени: 170 МГц (аппаратная опция) | R&S®ESW-B1000 / 1345.0421.02 | да | свяжитесь с сервисным центром |
Полоса FFT и полоса реального времени 970 МГц (аппаратная опция) | R&S®ESW-B1000R / 1351.1178.02 | да | свяжитесь с сервисным центром, требуется экспортная лицензия |
РЕКОМЕНДУЕМЫЕ ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
- 0708.9010.00 — Наушники
- R&S®PCK / 0292.2013.10 — Кабель IEC/IEEE, длина: 1 м
- R&S®PCK / 0292.2013.20 — Кабель IEC/IEEE, длина: 2 м
- R&S®ZZF-511 / 1174.8825.00 — Передняя крышка
- R&S®ZZA-KN5 / 1175.3040.00 — Адаптер для 19-дюймового стеллажа
СООТВЕТСТВУЮЩИЕ СОПРОТИВЛЕНИЯ, 50 Ω/75 Ω
- R&S®RAM / 0358.5414.02 — L-образный элемент, согласование с обоих концов
- R&S®RAZ / 0358.5714.02 — Серийный резистор, 25 Ω, согласование с одним концом (учтено в функции прибора RF ВХОД 75 Ω)
АТТЕНЮАТОРЫ ВЫСОКОЙ МОЩНОСТИ
- R&S®RBU100 / 1073.8495.xx (xx = 03/06/10/20/30) — 100 Вт, 3/6/10/20/30 дБ, 1 ГГц
- R&S®RBU50 / 1073.8695.xx (xx = 03/06/10/20/30) — 50 Вт, 3/6/10/20/30 дБ, 2 ГГц
- R&S®RDL50 / 1035.1700.52 — 50 Вт, 20 дБ, 6 ГГц
RF АДАПТЕРЫ И КАБЕЛИ
- 3588.8664.00 — Коаксиальный адаптер, 2.92 мм (f) – 2.92 мм (f)
- 3587.7793.00 — Коаксиальный адаптер, 3.5 мм (f) – 3.5 мм (f), APC3.5-совместимый
- 3689.9442.00 — Коаксиальный адаптер, 3.5 мм (м) – 3.5 мм (м), APC3.5-совместимый
- 3587.7806.00 — Коаксиальный адаптер, N (f) – 3.5 мм (м), APC3.5-совместимый
- 3587.7829.00 — Коаксиальный адаптер, N (f) – 3.5 мм (f), APC3.5-совместимый
- 3586.9970.00 — Коаксиальный кабель, SMA (м) – SMA (м), длина: 1 м
СОЕДИНИТЕЛИ И КАБЕЛИ
- 1065.9480.00 — Соединитель питания зонда, 3-pin
DC БЛОК
- R&S®FSE-Z4 / 1084.7443.03 — DC блок, 10 кГц до 18 ГГц (тип N)
ВНЕШНИЕ ГАРМОНИЧЕСКИЕ СМЕСИТЕЛИ
(для R&S®ESW26 и R&S®ESW44 с опцией R&S®ESW-B21)
- RPG FS-Z60 / 1048.0171.02 — Гармонический смеситель, 40 ГГц до 60 ГГц
- RPG FS-Z75 / 3638.2240.02 — Гармонический смеситель, 50 ГГц до 75 ГГц
- RPG FS-Z90 / 3638.2270.02 — Гармонический смеситель, 60 ГГц до 90 ГГц
- RPG FS-Z110 / 3638.2292.02 — Гармонический смеситель, 75 ГГц до 110 ГГц
- RPG FS-Z140 / 3622.0708.02 — Гармонический смеситель, 90 ГГц до 140 ГГц
- RPG FS-Z170 / 3622.0714.02 — Гармонический смеситель, 110 ГГц до 170 ГГц
- RPG FS-Z220 / 3593.3250.02 — Гармонический смеситель, 140 ГГц до 220 ГГц
- RPG FS-Z325 / 3593.3267.02 — Гармонический смеситель, 220 ГГц до 325 ГГц
ВОЛНОВОДНЫЕ АДАПТЕРЫ – КОАКСИАЛЬНЫЙ КАБЕЛЬ
- WCA110 3626.1067.02 — Адаптер волновод – коаксиальный, WR10 до 1 мм (f)
- WCA110 3626.1067.03 — Адаптер волновод – коаксиальный, WR10 до 1 мм (м)
- WCA90 3626.1050.02 — Адаптер волновод – коаксиальный, WR12 до 1 мм (f)
- WCA90 3626.1050.03 — Адаптер волновод – коаксиальный, WR12 до 1 мм (м)
- WCA75 3626.1044.02 — Адаптер волновод – коаксиальный, WR15 до 1 мм (f)
- WCA75 3626.1044.03 — Адаптер волновод – коаксиальный, WR15 до 1 мм (м)
РОГОВЫЕ АНТЕННЫ
- FH-SG-170 / 3629.2493.02 — Роговая антенна, 110 ГГц до 170 ГГц
- FH-SG-40 / 3629.2393.02 — Роговая антенна, 26 ГГц до 40 ГГц
- FH-SG-75 / 3629.2458.02 — Роговая антенна, 50 ГГц до 75 ГГц
- FH-SG-90 / 3629.2464.02 — Роговая антенна, 60 ГГц до 90 ГГц
ИНСТРУМЕНТЫ
- R&S®ZN-ZTW / 1328.8534.71 — Ключ для затяжки, для соединителей типа N, крутящий момент 1.5 Нм (для R&S®ESW8)
- R&S®ZN-ZTW / 1328.8534.35 — Ключ для затяжки, для соединителей 3.5 мм/2.92 мм, крутящий момент 0.9 Нм (для R&S®ESW26, R&S®ESW44)
ДИАПАЗОН ЧАСТОТ | ||
Частотный диапазон | R&S®ESW8 | |
Вход 1, с прямым соединением (DC-соединение) | 1 Гц до 8 ГГц | |
Вход 1, с высоким частотным соединением (AC-соединение) | 10 МГц до 8 ГГц | |
R&S®ESW26 | ||
Вход 1, с прямым соединением (DC-соединение) | 1 Гц до 26.5 ГГц | |
Вход 1, с высоким частотным соединением (AC-соединение) | 10 МГц до 26.5 ГГц | |
R&S®ESW44 | ||
Вход 1, с прямым соединением (DC-соединение) | 1 Гц до 44 ГГц | |
Вход 1, с высоким частотным соединением (AC-соединение) | 10 МГц до 44 ГГц | |
Все модели | ||
Вход 2, с прямым соединением (DC-соединение) | 1 Гц до 1 ГГц | |
Вход 2, с высоким частотным соединением (AC-соединение) | 10 МГц до 1 ГГц | |
Частотное разрешение | 0.01 Гц | |
ОПОРНАЯ ЧАСТОТА, ВНУТРЕННЯЯ | ||
Точность | ±(время с последней настройки × коэффициент старения +температурное дрейфирование + точность калибровки) | |
Старение в год | стандартное | ±1 × 10–7 |
С опцией точной частотной ссылки OCXO R&S®ESW-B4 | ±3 × 10–8 | |
Температурное дрейфирование (от 0 °C до +50 °C) | стандартное | ±1 × 10–7 |
С опцией точной частотной ссылки OCXO R&S®ESW-B4 | ±1 × 10–9 | |
Достижимая начальная точность калибровки | стандартная | ±1 × 10–8 |
С опцией точной частотной ссылки OCXO R&S®ESW-B4 | ±5 × 10–9 | |
ЧТЕНИЕ ЧАСТОТЫ (РЕЖИМ АНАЛИЗАТОРА) | ||
Разрешение маркера | 1 Гц | |
Неопределенность | ±(частота маркера × точность опорной частоты +10 % × разрешающая полоса + ½ (диапазон / (точки обзора – 1)) + 1 Гц) | |
Количество точек обзора (следа) | значение по умолчанию | 1001 |
диапазон | ||
анализатор спектра | 101 до 100001 | |
Измерение EMI (электромагнитных помех) | 101 до 200001 | |
Шаг настройки частоты маркера | шаг маркера = количество точек обзора | диапазон / (точки обзора – 1) |
шаг маркера = стандартный | диапазон / (точки обзора по умолчанию – 1) | |
Разрешение счетчика частоты | 0.001 Гц | |
Точность отсчета | ±(частота × точность опорной частоты + | |
Диапазон отображения для оси частоты | 0 Гц, от 10 Гц до максимальной частоты | |
Разрешение | 0.1 Гц | |
Максимальное отклонение диапазона | ±0.1 % | |
СКАНИРОВАНИЕ ПРИЕМНИКА | ||
Сканирование | Максимум 10 поддиапазонов с различными настройками | |
Режимы сканирования | нормальный, временная область | |
Время измерения | Нормальное сканирование, по частоте | 50 µs до 100 s |
Сканирование в временной области, по поддиапазону | 50 µs до 100 s | |
Количество точек следа | до 10 000 000 | |
Шаг частоты | Нормальное сканирование | мин. 1 Гц |
Сканирование в временной области | ||
стандарт | 0.25 × разрешающая полоса | |
С R&S®ESW-B350/-B350R/-B1000/-B1000R, оптимизация TDS: автоматическая/максимальная скорость | 0.5 × разрешающая полоса | |
СПЕКТРАЛЬНАЯ ЧИСТОТА | ||
Фазовый шум SSB (однополосный шум) | частота = 1000 МГц, смещение несущей | |
10 Гц, без опции R&S®ESW-B4 | –80 дБс (1 Гц) (ном.) | |
10 Гц, с опцией R&S®ESW-B4 | –90 дБс (1 Гц) (ном.) | |
100 Гц | –106 дБс (1 Гц), тип. –112 дБс (1 Гц) | |
1 кГц | < –125 дБс (1 Гц), тип. –130 дБс (1 Гц) | |
10 кГц | < –134 дБс (1 Гц), тип. –138 дБс (1 Гц) | |
100 кГц | < –136 дБс (1 Гц), тип. –140 дБс (1 Гц) | |
1 МГц | < –145 дБс (1 Гц), тип. –149 дБс (1 Гц) | |
10 МГц | –156 дБс (1 Гц) (ном.) | |
Остаточная частотная модуляция (FM) | частота = 1000 МГц, разрешающая полоса = 1 кГц, время сканирования = 100 мс | < 0.1 Гц (ном.) |
ОСНОВНЫЕ ПАРАМЕТРЫ | ||
Дисплей |
| 30,7 см (12,1") WXGA цветной, мультисенсорный экран |
Разрешение |
| 1280 × 800 пикселей (разрешение WXGA) |
Коэффициент отказов пикселей |
| < 1 × 10 –5 |
ХРАНЕНИЕ ДАННЫХ | ||
Внутренний | стандартный | твердотельный диск ≥ 128 Гбайт |
Внешний |
| поддерживает устройства памяти, совместимые с USB 2.0/3.0 |
ТЕМПЕРАТУРА | ||
Температура | диапазон рабочих температур | от +5 °С до +50 °С |
допустимый диапазон температур | от 0 °С до +55 °С | |
диапазон температур хранения | от –40 °С до +70 °С | |
Климатическая нагрузка | без конденсации | +40 °C при относительной влажности 90 %, в соответствии с EN 60068-2-30 |
ВЫЫСОТА | ||
Макс. рабочая высота | над уровнем моря | 4600 м (прибл. 15100 футов) |
МЕХАНИЧЕСКАЯ СТОЙКОСТЬ | ||
Вибрация | синусоидальная | 5 Гц - 55 Гц, смещение: постоянная амплитуда 0,15 мм (1,8 g при 55 Гц); 55 Гц - 150 Гц, ускорение: 0,5 g постоянное, в соответствии с EN 60068-2-6 |
случайная | 8 Гц - 500 Гц, ускорение: 1,2 g (среднеквадратичное значение), в соответствии с EN 60068-2-64 | |
Шок |
| 40 g спектр удара, в соответствии с MIL-STD-810E, метод № 516.4, процедура I, MIL-PRF-28800F, класс 3 |
ЭМС |
| · IEC/EN 61326-1 · CISPR 11/EN 55011 |
Рекомендуемый интервал калибровки |
| 1 год |
ИСТОЧНИК ПИТАНИЯ | ||
Диапазон входного напряжения |
| 100 В - 240 В (± 10 %) |
Частота питания |
| 50 Гц - 60 Гц/400 Гц (± 5 %) |
Максимальный входной ток |
| от 7,3 А (100 В) до 4,6 А (240 В) |
Потребляемая мощность | R&S®ESW8 | |
без опций | 150 Вт | |
со всеми опциями | 390 Вт (изм.) | |
R&S®ESW26 | ||
без опций | 175 Вт | |
со всеми опциями | 420 Вт (изм.) | |
R&S®ESW44 | ||
без опций | 200 Вт | |
со всеми опциями | 440 Вт (изм.) | |
Безопасность |
| в соответствии с: IEC 61010-1, EN 61010-1, UL 61010-1, CAN/CSA-C22.2 No. 61010-1 |
Тестовые отметки |
| VDE, CCSAUS, CE, KCC |
РАЗМЕР И ВЕС | ||
Размеры (номинальные) | Ш × В × Г, включая передние ручки и задние ножки | 462 мм × 240 мм × 504 мм (18,15 дюймов × 9,44 дюймов × 19,81 в) |
Чистый вес, без опций (ном.) | R&S®ESW8 | 20,6 кг (45,42 фунта) |
R&S®ESW26 | 22,1 кг (48,72 фунта) | |
R & S®ESW44 | 25,2 кг (55,56 фунта) | |
