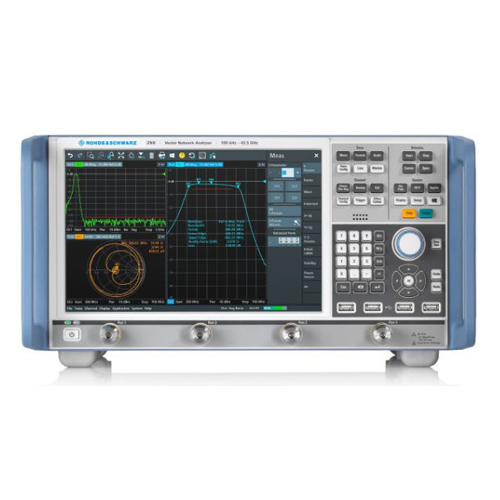

R&S® ZNB8 Векторный анализатор цепей от 9 кГц до 8.5 ГГц (n) (2 порта) купить в Москве

Анализатор цепей с диапазонами частот от 9 кГц – 8,5 ГГц предназначен для испытаний систем мобильной радиосвязи, электронных приборов, устройств для аэрокосмической и оборонной промышленности, а также применяется при проектировании высокоскоростных печатных плат. Анализатор R&S® ZNB оптимален для разработки, производства и обслуживания ВЧ-компонентов, таких как усилители, смесители, фильтры и кабели.

Ключевые особенности серии R&S® ZNB

Диапазон частот: от 9 кГц до 43,5 ГГц.
Порты: два или четыре порта.
Динамический диапазон: до 140 дБ.
Время развертки: 4 мс для 401 точки.
Диапазон развертки по мощности: 98 дБ.
ВЧ-характеристики.

Приемники R&S® ZNB отличаются высокой предельно допустимой мощностью, высокой чувствительностью и низким уровнем шума. Динамический диапазон базового блока R&S® ZNB составляет, как правило, 140 дБ. Опция R&S® ZNB8-B5x расширяет динамический диапазон для измерений между портами до 150 дБ. Анализатор измеряет коэффициенты рассеяния с очень низким дрейфом амплитуды и фазы — как правило, менее 0,01 дБ/°C и 0,15 °C. Откалиброванный анализатор R&S® ZNB обеспечивает выполнение точных измерений в течение нескольких дней без повторной калибровки.

Универсальные опции

В набор функций и опций анализатора R&S® ZNB входят функции встраивания и компенсации цепей, коэффициенты рассеяния в смешанном режиме для сбалансированного определения характеристик испытуемого устройства и переопределенные коэффициенты рассеяния для гибкой настройки конфигурации испытательной установки. Также доступны опции измерений во временной области с глазковыми диаграммами, измерения с преобразованием частоты и два независимых внутренних генератора.

Высокая пропускная способность для нужд производства

Малое время установления синтезатора обеспечивает минимальное время измерений на R&S® ZNB. Большая полоса ПЧ обеспечивает малое время выборки данных. Также поддерживаются высокоскоростная обработка данных с последующим отображением и быстрая передача данных на контроллер по локальной сети или через интерфейс IEC/IEEE. Такие функции, как сегментированная развертка, дополнительно сокращают время выполнения измерений. Управление модулями или внешними компонентами удобно выполняется через встроенные интерфейсы управления: общие входы-выходы высокочастотного входного каскада, интерфейсная шина общего назначения и входы-выходы обработчика.

Многопортовые измерения

Анализатор R&S® ZNB совместно с различными коммутационными матрицами представляет комплексное решение для сложных измерений на модулях максимум с 48 портами. Матрицы Rohde & Schwarz позволяют выполнять полные координатные измерения для определения всех коэффициентов рассеяния многопортового испытуемого устройства. Модули автоматической калибровки максимум с 24 портами обеспечивают быструю и точную настройку параметров калибровки.

Принадлежности для полнофункционального решения

Комплекты: для механической калибровки и верификации.
Модули: автоматической калибровки.
Кабели: измерительные кабели.
Инструмент: динамометрические ключи.
Совместимость: поддерживает семейство датчиков мощности R&S® NRP.
Прочее: и многое другое.
Регистратор: макросов SCPI.

Регистратор команд SCPI

Регистратор команд SCPI R&S® ZNB автоматически формирует последовательности команд SCPI на основе действий пользователя. Записанные последовательности команд можно экспортировать в различные языки программирования ( MATLAB®, Python и C++) и использовать непосредственно на приборе. Регистратор команд SCPI R&S® ZND — мощный инструмент для автоматизации испытаний на этапах проектирования, верификации и производства. Он упрощает реализацию сложных измерений и повышает эффективность рабочих процессов.

Доступные модели

R&S® ZNB4 / 1334.3330.22 — порты 2, частота 4,5 ГГц, разъемы N-типа (розетка).
R&S® ZNB4 / 1334.3330.24 — порты 4, частота 4,5 ГГц, разъемы N-типа (розетка).
R&S® ZNB8 / 1334.3330.42 — порты 2, частота 8 ГГц, разъемы N-типа (розетка).
R&S® ZNB8 / 1334.3330.44 — порты 4, частота 8 ГГц, разъемы N-типа (розетка).
R&S® ZNB20 / 1334.3330.62 — порты 2, частота 20 ГГц, разъемы 3,5 мм (вилка).
R&S® ZNB20 / 1334.3330.64 — порты 4, частота 20 ГГц, разъемы 3,5 мм (вилка).
R&S® ZNB26 / 1334.3330.63 — порты 2, частота 26,5 ГГц, разъемы 2,92 мм (вилка).
R&S® ZNB26 / 1334.3330.65 — порты 4, частота 26,5 ГГц, разъемы 2,92 мм (вилка).
R&S® ZNB43 / 1334.3330.92 — порты 2, частота 43,5 ГГц, разъемы 2,92 мм (вилка).
R&S® ZNB43 / 1334.3330.93 — порты 2, частота 43,5 ГГц, разъемы 2,4 мм (вилка).
R&S® ZNB43 / 1334.3330.94 — порты 4, частота 43,5 ГГц, разъемы 2,92 мм (вилка).
R&S® ZNB43 / 1334.3330.95 — порты 4, частота 43,5 ГГц, разъемы 2,4 мм (вилка).

Аппаратные опции

R&S® ZNB4-B31 / 1316.0185.02 — ступенчатый аттенюатор приемника, порт 1, для R&S® ZNB4; диапазон частот: от 9 кГц до 4,5 ГГц.
R&S® ZNB4-B32 / 1316.0179.02 — ступенчатый аттенюатор приемника, порт 2, для R&S® ZNB4; диапазон частот: от 9 кГц до 4,5 ГГц.
R&S® ZNB4-B33 / 1316.0262.02 — ступенчатый аттенюатор приемника, порт 3, для R&S® ZNB4; диапазон частот: от 9 кГц до 4,5 ГГц.
R&S® ZNB4-B34 / 1316.0433.02 — ступенчатый аттенюатор приемника, порт 4, для R&S® ZNB4; диапазон частот: от 9 кГц до 4,5 ГГц.
R&S® ZNB8-B31 / 1316.0191.02 — ступенчатый аттенюатор приемника, порт 1, для R&S® ZNB8; диапазон частот: от 9 кГц до 8,5 ГГц.
R&S® ZNB8-B32 / 1316.0204.02 — ступенчатый аттенюатор приемника, порт 2, для R&S® ZNB8; диапазон частот: от 9 кГц до 8,5 ГГц.
R&S® ZNB8-B33 / 1316.0162.02 — ступенчатый аттенюатор приемника, порт 3, для R&S® ZNB8; диапазон частот: от 9 кГц до 8,5 ГГц.
R&S® ZNB8-B34 / 1316.0440.02 — ступенчатый аттенюатор приемника, порт 4, для R&S® ZNB8; диапазон частот: от 9 кГц до 8,5 ГГц.

Внутренние источники

R&S® ZNB-B2 / 1317.7954.02 — второй встроенный генератор для четырехпортового анализатора R&S® ZNB4/R&S® ZNB8; требуется четырехпортовая модель R&S® ZNB.
R&S® ZNB20-B2 / 1317.8980.02 — второй встроенный генератор для четырехпортового анализатора R&S® ZNB20; требуется четырехпортовая модель R&S® ZNB.
R&S® ZNB26-B2 / 1350.5470.02 — второй внутренний генератор для четырехпортового R&S® ZNB26; требуется четырехпортовая модель R&S® ZNB.
R&S® ZNB40-B2 / 1332.8129.02 — второй встроенный генератор для четырехпортового анализатора R&S® ZNB40; требуется четырехпортовая модель R&S® ZNB.
R&S® ZNB43-B2 / 1334.4343.02 — второй встроенный генератор для четырехпортового анализатора R&S® ZNB43; требуется четырехпортовая модель R&S® ZNB.

Расширенный диапазон мощности

Прочее

Программные опции

Динамометрические ключи R&S® ZN-ZTW

R&S® ZN-ZTW / 1328.8534.10 — динамометрический ключ, 0,45 Нм для разъемов 1,0 мм, размер под ключ 6 мм.
R&S® ZN-ZTW / 1328.8534.11 — динамометрический ключ, крутящий момент 0,23 Нм для разъемов 1,0 мм с размером под ключ 6 мм.
R&S® ZN-ZTW / 1328.8534.12 — динамометрический ключ, 0,34 Нм для разъемов 1,0 мм, размер под ключ 6 мм.
R&S® ZN-ZTW / 1328.8534.19 — динамометрический ключ, 0,9 Нм.
R&S® ZN-ZTW / 1328.8534.35 — динамометрический ключ, 0,9 Нм.
R&S® ZN-ZTW / 1328.8534.71 — динамометрический ключ, 1,5 Нм для разъемов N-типа, размер под ключ 20 мм.

Аттенюаторы и ограничители

R&S® DNF / 0272.4010.50 — аттенюатор от 0 Гц до 12,4 ГГц, вилка/розетка, 3 дБ, 2 Вт.
R&S® DNF / 0272.4110.50 — аттенюатор от 0 Гц до 12,4 ГГц, вилка/розетка, 6 дБ, 2 Вт.
R&S® DNF / 0272.4210.50 — аттенюатор от 0 Гц до 12,4 ГГц, вилка/розетка, 10 дБ, 1 Вт.
R&S® DNF / 0272.4310.50 — аттенюатор от 0 Гц до 12,4 ГГц, вилка/розетка, 20 дБ, 1 Вт.
R&S® RBU50 / 1073.8695.03 — мощный аттенюатор, 50 Вт от 0 до 2 ГГц.
R&S® RBU50 / 1073.8695.06 — мощный аттенюатор, 50 Вт от 0 до 2 ГГц.
R&S® RBU50 / 1073.8695.20 — мощный аттенюатор, 50 Вт от 0 до 2 ГГц.
R&S® RBU50 / 1073.8695.10 — мощный аттенюатор, 50 Вт от 0 до 2 ГГц.
R&S® RBU50 / 1073.8695.30 — мощный аттенюатор, 50 Вт от 0 до 2 ГГц.
R&S® RBU100 / 1073.8495.03 — мощный аттенюатор, 100 Вт от 0 до 2 ГГц.
R&S® RBU100 / 1073.8495.06 — мощный аттенюатор, 100 Вт от 0 до 2 ГГц.
R&S® RBU100 / 1073.8495.10 — мощный аттенюатор, 100 Вт от 0 до 2 ГГц.
R&S® RBU100 / 1073.8495.20 — мощный аттенюатор, 100 Вт от 0 до 2 ГГц.
R&S® RDL50 / 1035.1700.52 — мощный аттенюатор, 50 Вт от 0 до 6 ГГц, 20 дБ.
R&S® RBU100 / 1073.8495.30 — мощный аттенюатор, 100 Вт от 0 до 2 ГГц.
R&S® ZN-B13 / 1303.7840.02 — 50 Ом широкополосный ограничитель.

Оконечные нагрузки и согласующие аттенюаторы

R&S® RNA / 0272.4510.50 — прецизионная оконечная нагрузка, 75 Ом, 1 Вт, от 0 Гц до 3 ГГц, N (вилка).
R&S® RNB / 0272.4910.50 — оконечная нагрузка, 50 Ом, 1 Вт, от 0 Гц до 4 ГГц, N (вилка).
R&S® RAU / 0200.0019.55 — оконечная УВЧ-нагрузка, 50 Ом, от 0 Гц до 2 ГГц, 100 Вт, N (розетка).
R&S® RAD / 0289.8966.00 — проходная оконечная нагрузка, 50 Ом, 0,5 Вт, от 0 Гц до 1 ГГц, BNC (вилка/розетка).
R&S® RAM / 0358.5414.02 — согласующий переходник, 75 Ом, Г-образный двунаправленный, от 0 Гц до 2,7 ГГц, разъемы типа N (розетка) / N (вилка), нагрузочная способность 2 Вт, Г-образная секция.
R&S® RAD50 / 0844.9352.02 — проходная оконечная нагрузка, 50 Ом, 2 Вт, от 0 Гц до 500 МГц, BNC (вилка/розетка).
R&S® RAZ / 0358.5714.02 — согласующий переходник 75 Ом, с добавочным резистором 25 Ом от 0 до 2,7 ГГц.
R&S® RAZ / 0358.5714.03 — переходник, 50/75 Ом, добавочный резистор 25 Ом от 0 Гц до 3.3 ГГц.

Мосты, делители мощности и распределительные коробки

R&S® RVZ / 0800.6612.52 — делитель мощности, 2x50 Ом от 0 до 2,7 ГГц.
R&S® ZV-Z1227 / 1307.0886.02 — 2-позиционный делитель мощности Wilkinson от 4 до 27 ГГц.
R&S® ZV-Z1228 / 3626.4937.02 — 4-полосный делитель мощности Pulsar, от 5 ГГц до 27 ГГц.

Адаптеры

R&S® ZV-Z1218 / 1314.5380.00 — адаптер SMA с углом вилка/розетка от 0 до 18 ГГц.
R&S® ZV-Z1118 / 1314.5373.00 — адаптер SMA с углом вилка/вилка от 0 до 18 ГГц.
R&S® WCA70 / 1324.5001.02 — волноводно-коаксиальный переходник с WR15 на вилку 1,85 мм, 50-75 ГГц.
R&S® WCA75 / 3592.6727.02 — волноводно-коаксиальный переходник, WR15 до 1 мм (вилка).
R&S® WCA75 / 3592.6733.02 — волноводно-коаксиальный переходник, WR15 на 1 мм (розетка).
R&S® WCA75 / 3626.1044.02 — волноводно-коаксиальный переходник, WR15 до 1 мм (розетка) от 50 ГГц до 75 ГГц.
R&S® WCA75 / 3626.1044.03 — волноводно-коаксиальный переходник, WR15 до 1 мм (вилка) от 50 ГГц до 75 ГГц.
R&S® WCA90 / 3626.1050.02 — волноводно-коаксиальный переходник, WR12 до 1 мм (розетка) от 60 ГГц до 90 ГГц.
R&S® WCA110 / 3626.1067.02 — волноводно-коаксиальный переходник, WR10 до 1 мм (розетка) от 75 ГГц до 110 ГГц.
R&S® WCA90 / 3626.1050.03 — волноводно-коаксиальный переходник, WR12 до 1 мм (вилка) от 60 ГГц до 90 ГГц.
R&S® WCA110 / 3626.1067.03 — волноводно-коаксиальный переходник, WR10 до 1 мм (вилка) от 75 ГГц до 110 ГГц.

Характеристики

Импеданс		50 Ом
Разъем тестового порта	R&S^®ZNB4	тип N, мама
	R&S^®ZNB8	тип N, мама
	R&S^®ZNB20	3,5 мм папа, наружная резьба, повышенной прочности
	R&S^®ZNB26	2,92 мм папа, наружная резьба, повышенной прочности
	R&S^®ZNB43, 2.4 mm	2,4 мм папа, наружная резьба, повышенной прочности
	R&S^®ZNB43, 2.92 mm	2,92 мм папа, наружная резьба, повышенной прочности
Количество тестовых портов	R&S^®ZNB4	2 или 4
	R&S^®ZNB8	2 или 4
	R&S^®ZNB20	2 или 4
	R&S^®ZNB26	2 или 4
	R&S^®ZNB43	2 или 4
Диапазон частот	R&S^®ZNB4	От 9 кГц до 4,5 ГГц
	R&S^®ZNB8	От 9 кГц до 8,5 ГГц
	R&S^®ZNB20	От 100 кГц до 20 ГГц
	R&S^®ZNB26	От 100 кГц до 26,5 ГГц
	R&S^®ZNB43	От 100 кГц до 43,5 ГГц
Погрешность статической частоты	Погрешность статической частоты определяется по формуле (время с момента последней корректировки в годах × старения в год) + температурный дрейф + достижимая точность начальной калибровки с использованием значений, указанных ниже. В зависимости от того, является ли система R&S®ZNB-B4 Устанавливается опция прецизионной частоты опорной частоты, при этом необходимо учитывать стандартное или улучшенное значение.
Выдержка в год	стандарт	±1 × 10^–6
Выдержка в год	с прецизионной частотой R&S®ZNB-B4 Вариант справки	±1 × 10^–7
Температурный дрейф от (+5 °C до +40 °C)	стандарт	±1 × 10^–6
Температурный дрейф от (+5 °C до +40 °C)	с прецизионной частотой R&S®ZNB-B4 Вариант справки	±1 × 10^–8
Достижимая точность начальной калибровки	стандарт	±5 × 10^–7
Достижимая точность начальной калибровки	с опцией прецизионного опорного напряжения частоты R&S®ZNB-B4	±5 × 10^–8
Частотное разрешение		1 Гц
Количество точек измерения	за трассировку	1 до 100 001
Ширина полосы измерения	1/1,5/2/3/5/7 шагов
	Базовый блок	От 1 Гц до 1 МГц
	с опцией R&S®ZNB-K17 для увеличения полосы пропускания ПЧ	От 1 Гц до 10 МГц
