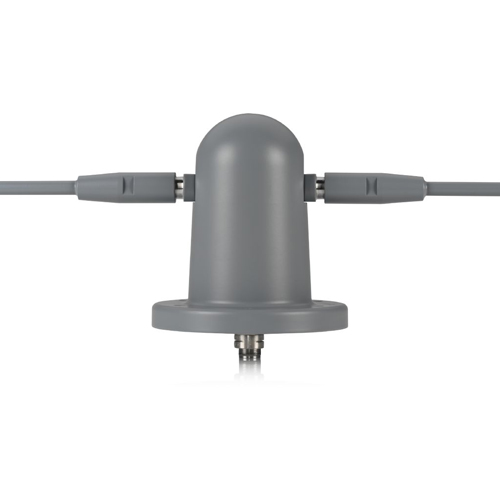

R&S® HE010D компактная антенна для мониторинга 100 кГц - 100 МГц
R&S® HE010D (артикул 4097.8007.02) — активный ВЧ-диполь Rohde & Schwarz для широкополосного мониторинга сигналов с горизонтальной или вертикальной поляризацией в диапазоне от 100 кГц до 100 МГц. Антенна подходит для высокочувствительного радиомониторинга и измерения напряженности поля в стационарных и мобильных условиях. Высокая чувствительность и устойчивость к мощным сигналам обеспечивают широкий динамический диапазон для профессиональных задач.
Продвинутая конструкция R&S® HE010D
R&S® HE010D сочетает компактный формат (длина около 1750 мм) с защитой от перенапряжений, возникающих из-за атмосферных разрядов или близости мощных передатчиков. Сменные антенные штыри упрощают обслуживание и транспортировку, что повышает удобство эксплуатации.
Широкий частотный охват ВЧ-диапазона
Диапазон от 100 кГц до 100 МГц позволяет R&S® HE010D заменить несколько антенн, снижая требования к месту установки и затраты на оснащение. Широкополосные характеристики делают антенну удобной для мониторинга сигналов в различных условиях.
Чистый сигнал с минимальным шумом
Конструкция R&S® HE010D обеспечивает низкий уровень собственных шумов и высокую чувствительность, что помогает уверенно принимать слабые сигналы даже в насыщенной радиочастотной среде.
Гибкость и мобильность
Компактные габариты и возможность быстрой замены штырей делают R&S® HE010D удобной для стационарных установок и мобильных систем. Антенна адаптируется к ограниченному пространству без ухудшения качества приема.
Надежность для сложных задач
R&S® HE010D применяется в радиомониторинге и измерениях благодаря устойчивости к помехам и широкому динамическому диапазону. Защита от внешних воздействий поддерживает стабильную работу в различных условиях эксплуатации.
Доступные расширения и опции R&S® HE010D
- R&S® HE010D / 4097.8007.02 — активный ВЧ-диполь, цвет: серый ( RAL 7000).
- R&S® HE010D / 4097.8007.03 — активный ВЧ-диполь, цвет: бронзово-зеленый ( RAL 6031).
- R&S® HE010D / 4097.8007.04 — активный ВЧ-диполь, цвет: светло-бежевый ( RAL 1015).
Рекомендуемые аксессуары
- R&S® IN600 / 4094.3004.xx — блок смещения.
- R&S® KM011 / 0273.9116.02 — мачта, длина: 6 м, разборная.
СПЕЦИФИКАЦИЯ | ||
| Диапазон частот | 100 кГц до 100 МГц | |
| Поляризация | линейная горизонтальная или вертикальная | |
| Номинальное сопротивление | 500 | |
| КСВВ | 100 кГц до 200 кГц | <3.5 |
| 200 кГц до 100 МГц | <2.5, 2.0 (тип.) | |
| Коэффициент антенны | антенна установлена горизонтально | 2.0 дБ (1/m) (тип.) |
| Нижний предел интенсивности поля (1 Гц) | 100 кГц до 1 МГц | Зависит от частоты, см. диаграмму |
| >1 МГц до 100 МГц | <-35 дБ (μV/m)(тип.) | |
| IP2 | до 50 МГц | 60 дБм (тип.) |
| 50 МГц до 100 МГц | 48 дБм (тип.) | |
| IP3 | 1 МГц до 100 МГц | 30 дБм (тип.) |
| Питание | 24 В DC (–3 V/+1 V) (макс. 150 мА) | |
| RF разъем | N мама | |
| MTBF | >250000 ч | |
| Температурный диапазон работы | –40 °C до +65 °C | |
| Температурный диапазон хранения | –40 °C до +85 °C | |
| Класс защиты | IPv5, в соответствии с EN60529 | |
| Максимальная скорость ветра | без наледи | 200 км/ч |
| с наледью 30 мм | 180 км/ч | |
| Размеры | прибл. 1.75 м × 0.13 м × 0.14 м (69 дюймов × 5 дюймов × 5 дюймов) | |
| Вес | прибл. 1.2 кг (3 фунта) | |
