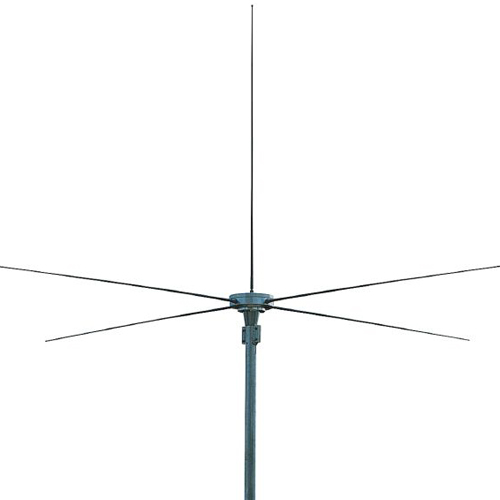

R&S® HE016 активная антенная система 8.3 кГц - 80 МГц
R&S® HE016 (артикул 4051.8504.02) — активная антенная система Rohde & Schwarz, объединяющая активную стержневую антенну R&S® HE010E и две перекрестно расположенные дипольные ВЧ-антенны. Горизонтальные диполи соединены под углом 90° с помощью соединительной муфты, что формирует всенаправленную диаграмму излучения. Система подходит для мониторинга сигналов с горизонтальной и вертикальной поляризацией в диапазоне от 8,3 кГц до 80 МГц. Высокая чувствительность, сопоставимая с пассивными антеннами, достигается при существенно меньших габаритах: площадь поверхности R&S® HE016 составляет менее трети от аналогов.
Уникальная конструкция R&S® HE016
R&S® HE016 сочетает стержневую антенну и две ортогонально расположенные дипольные антенны, что повышает гибкость приема сигналов в различных условиях. Компактная конструкция делает систему удобной для профессионального радиомониторинга, где важны надежность и эффективность.
Широкий частотный диапазон 8,3 кГц – 80 МГц
Диапазон от 8,3 кГц до 80 МГц позволяет R&S® HE016 работать с широким спектром сигналов. Всенаправленная диаграмма излучения, формируемая перекрестными диполями, улучшает качество мониторинга и делает систему универсальной для разных задач.
Высокая чувствительность и линейность
Благодаря конструкции R&S® HE016 обеспечивает чувствительность, сопоставимую с пассивными антеннами, при меньших размерах. Высокая линейность помогает точно принимать сигналы даже при наличии сильных помех.
Компактность для сложных условий
Габариты системы — длина горизонтальных диполей около 2,85 м, вертикальной антенны около 1,4 м — делают R&S® HE016 удобной для установок с ограниченным пространством. Ортогональная конфигурация антенн обеспечивает стабильный прием в различных конфигурациях размещения.
Устойчивость к ударам молнии
R&S® HE016 рассчитана на защиту от близких ударов молнии. Прямое попадание может повредить антенну, однако энергия разряда отводится в землю через кромку антенны и мачту. Для корректной защиты мачта должна соответствовать требованиям стандартов молниезащиты.
Доступные расширения и опции R&S® HE016
- R&S® HE016 / 4051.8504.02 — активная антенная система.
Рекомендуемые опции
- R&S® IN600 / 4094.3004.11 — блок смещения от 8,3 кГц до 8 ГГц, один антенный порт, от 100 В до 240 В переменного тока.
- R&S® IN600 / 4094.3004.12 — блок смещения от 8,3 кГц до 8 ГГц, два антенных порта, от 100 В до 240 В переменного тока.
- R&S® IN600 / 4094.3004.21 — блок смещения от 8,3 кГц до 8 ГГц, один антенный порт, от 10 В до 32 В постоянного тока.
- R&S® IN600 / 4094.3004.22 — блок смещения от 8,3 кГц до 8 ГГц, два антенных порта, от 10 В до 32 В постоянного тока.
- R&S® KM011 / 0273.9116.02 — подключаемая мачта, высота 6 м, с растяжками и колышками.
СПЕЦИФИКАЦИЯ | ||
| Диапазон частот | вертикальная поляризация | 8.3 кГц до 80 МГц |
| горизонтальная поляризация | 600 кГц до 40 МГц | |
| Входное сопротивление | 50 Ω | |
| КСВВ | 9 кГц до 20 кГц | <3 |
| 20 кГц до 80 МГц | <2 | |
| Чувствительность (R\&S*HE016 на 6-метровой мачте) | вертикальная (> 1 МГц) | <-50 дБ(μВ/м/Гц) |
| горизонтальная | <-30 дБ(μВ/м/Гц) | |
| IP2 | до 30 МГц | ≥ 50 дБм |
| IP3 | до 30 МГц | ≥ 30 дБм |
| Питание | 21 В до 26 В DC (макс. 500 мА) | |
| Потребляемая мощность | вертикальная | макс. 160 мА при 24 В DC |
| горизонтальная | макс. 340 мА при 24 В DC | |
| Разъем | 2 × N женский | |
| MTBF | >25000 ч | |
| Температурный диапазон работы | -40°C до +65°C | |
| Класс защиты | IP55 | |
| Максимальная скорость ветра | без наледи | 188 км/ч |
| Размеры | ∅ × H | прибл. 2.85 м × 1.4 м (9 футов × 6 футов) |
| Вес | прибл. 5.5 кг (12 фунтов) | |
